概述
概述
Aluminum-housed resistors use an extruded aluminum-alloy enclosure with non-inductive wirewound resistance wire potted in inorganic silicone gel — delivering excellent heat dissipation, mechanical strength and vibration resistance for high-power, high-heat applications. Used wherever energy dissipation (heat) plus high power and high stability are required: industrial equipment / power systems, new-energy / energy-storage systems, automotive electronics / EVs, test & lab equipment and more.
主要特性
Efficient Thermal Design, Stable Output
- Extruded aluminum-alloy housing with high thermal conductivity
- Stable temperature rise under continuous full-load operation
High Power Handling for Demanding Conditions
- Single units cover the full 5W ~ 1500W power range
- High-temperature, vibration- and transient-overload resistant
Reliable Wirewound Construction
- Internal non-inductive winding for stable performance
- Inorganic silicone potting for high mechanical strength
Excellent Overload & Pulse Capability
- Withstands short-duration 10× rated power surges
- Suited to braking / discharge and other high-energy applications
Wide Spec Variety, Flexible Selection
- Multiple power, resistance and form-factor options
- Custom non-standard parts and tooling supported
Easy Installation, Strong Compatibility
- Standard M4 / M5 mounting holes
- Can be integrated with heatsinks
Excellent Insulation & Safety
- Internal silica filling, insulation strength ≥ 2500VAC
- Compliant with RoHS / REACH
型号
型号
50-1500W · Custom Resistance

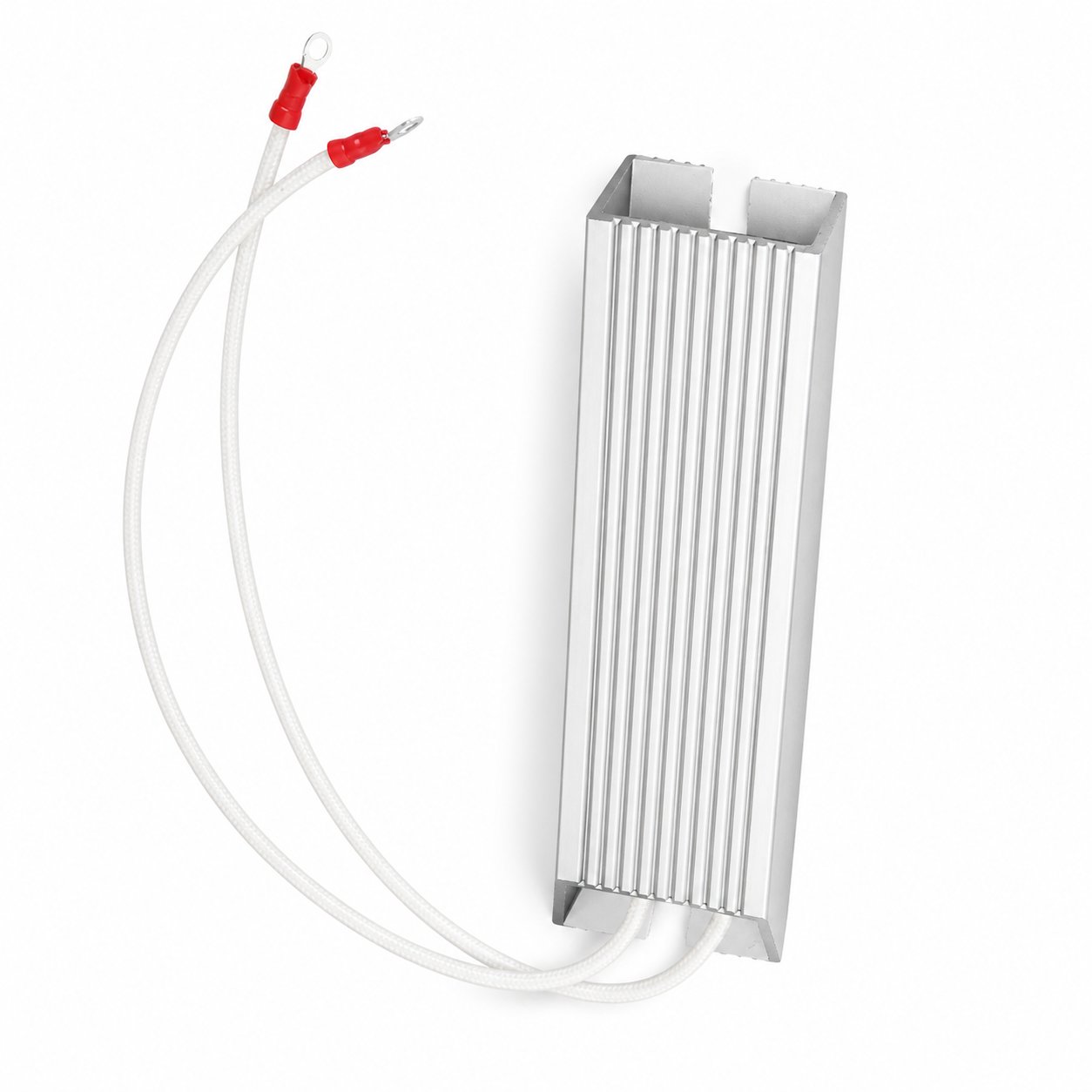

Trapezoidal Aluminum Housed Resistor
5-1000W · Custom Resistance

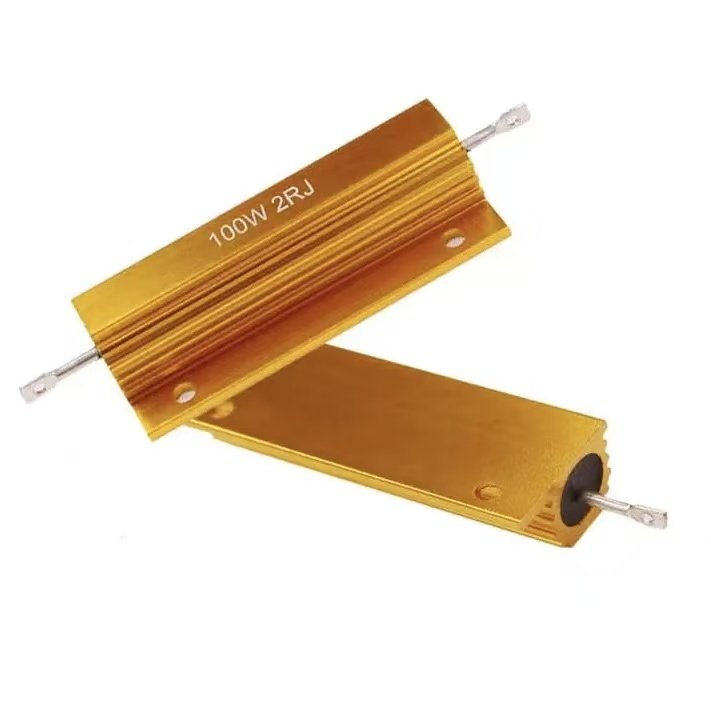

Gold Aluminum Housed Resistor
Custom Resistance

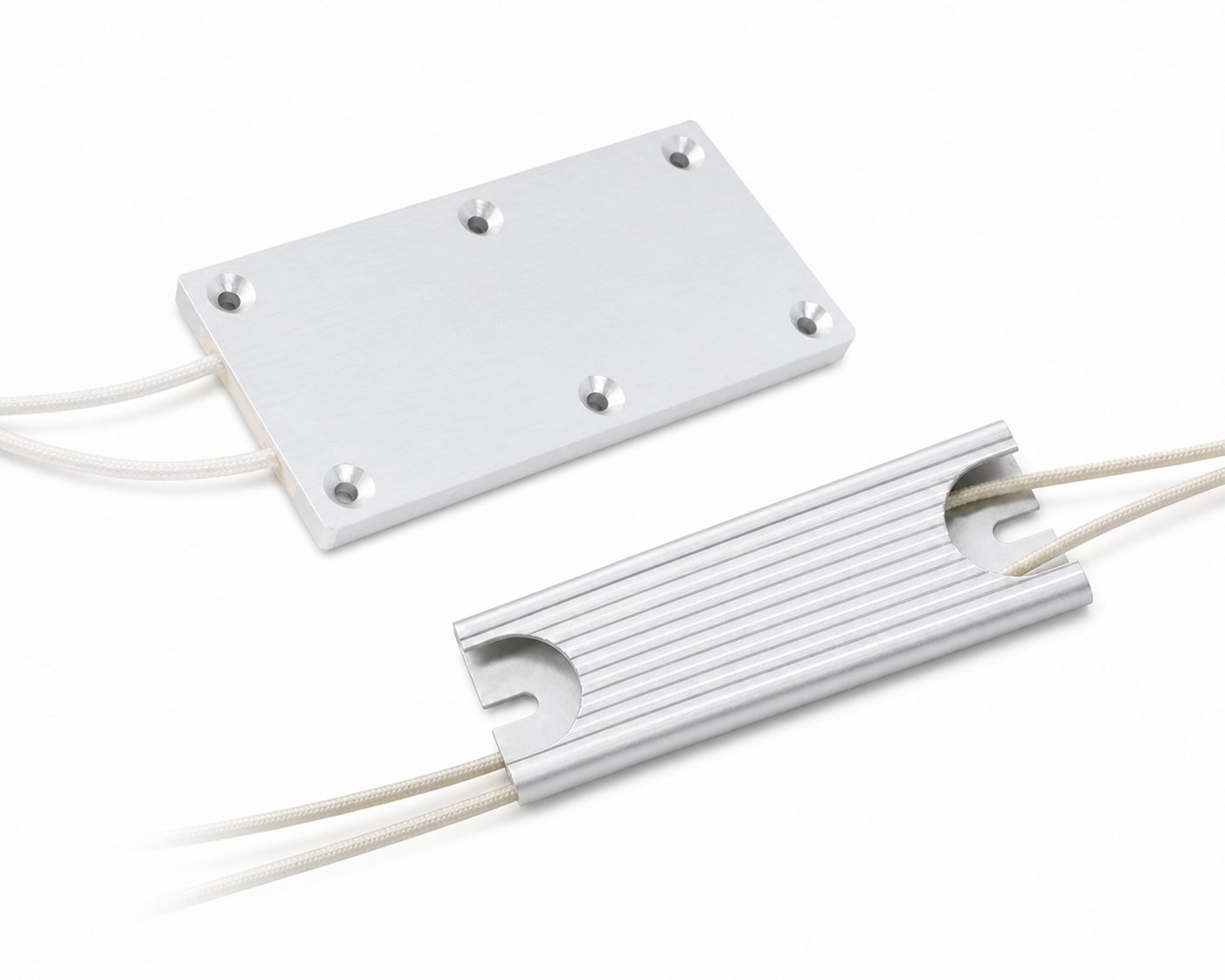

Slim Aluminum Housed Resistor
Custom Resistance

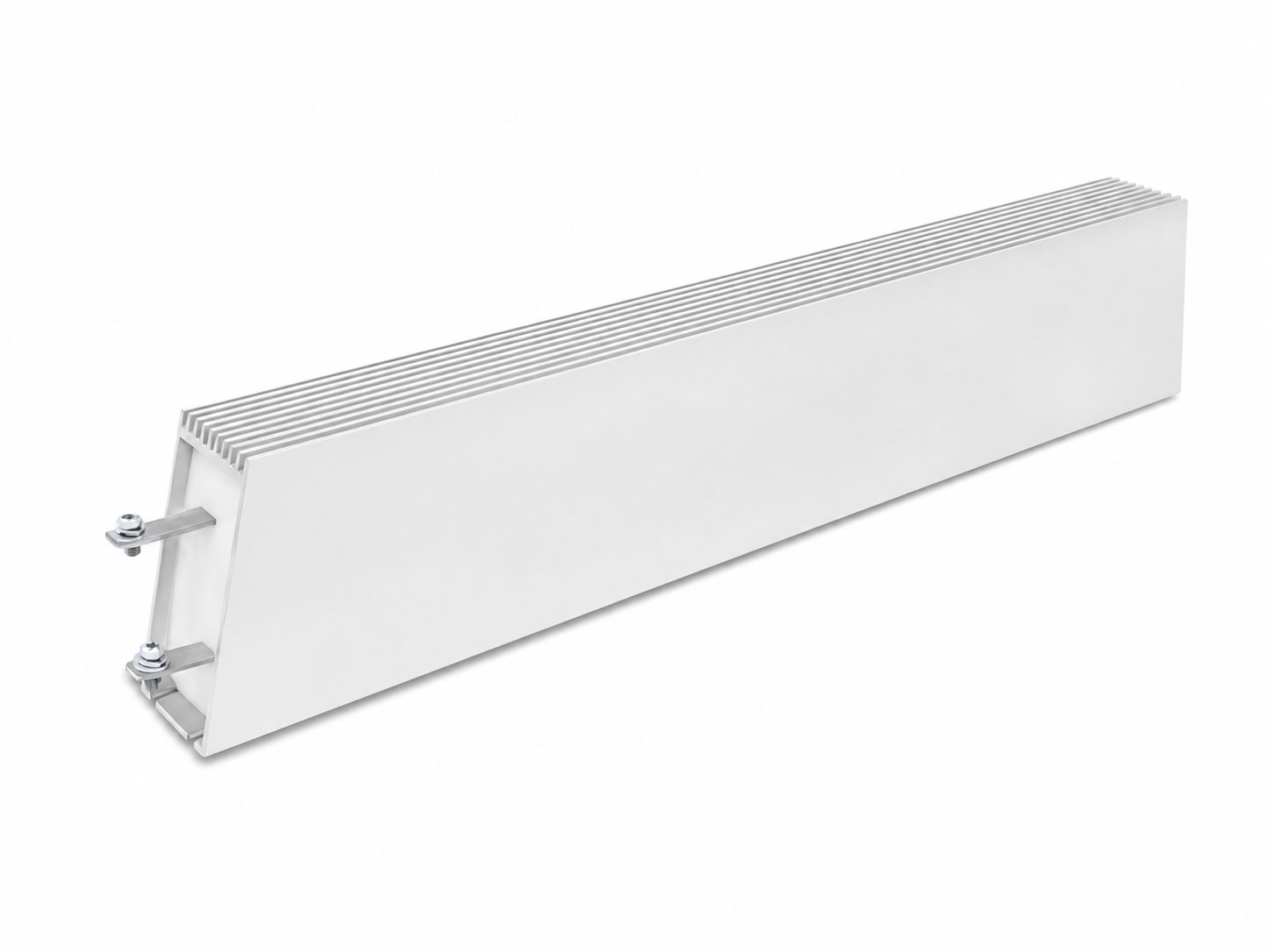

Vertical Aluminum Housed Resistor
Custom Resistance

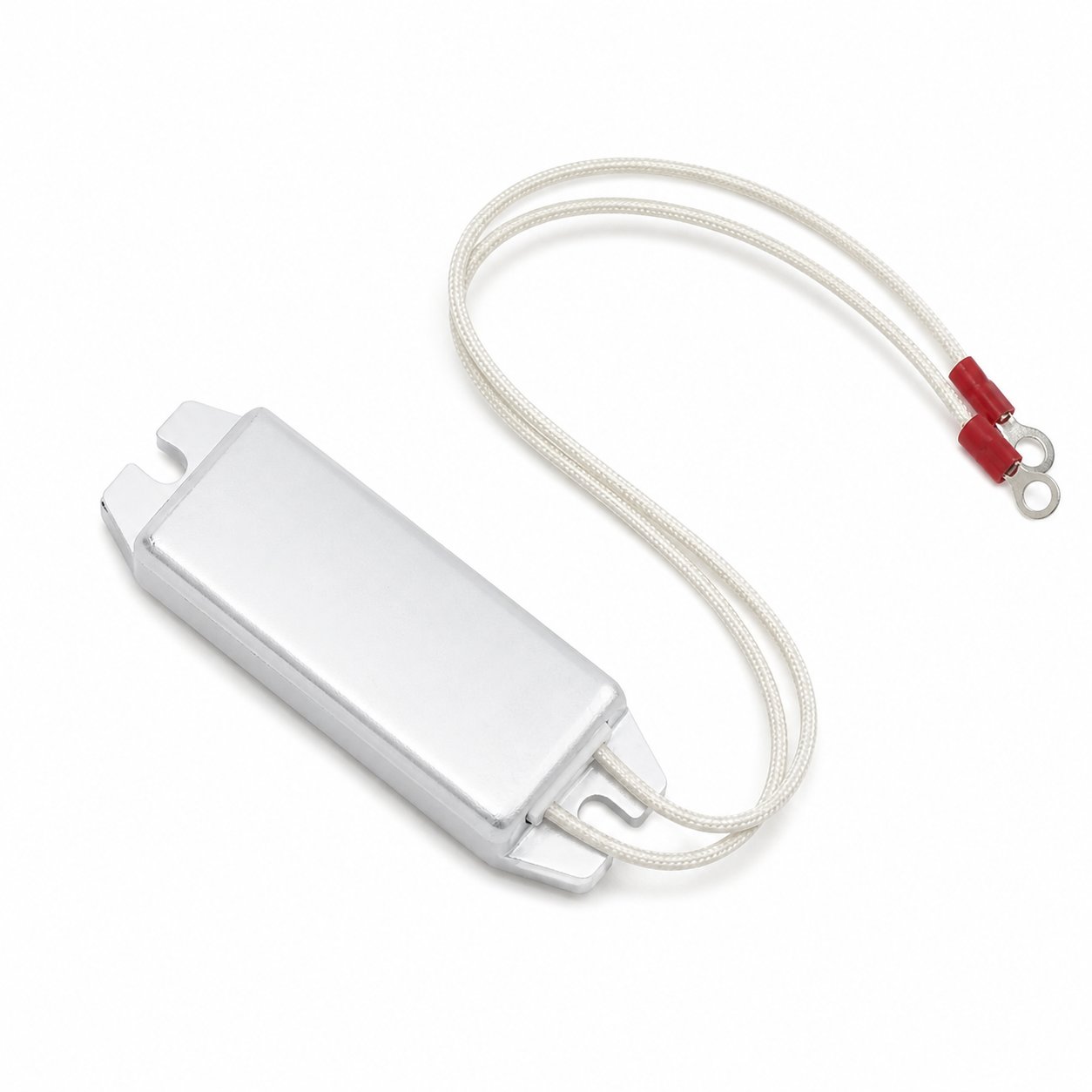

Boat-Type Aluminum Housed Resistor
Custom Resistance

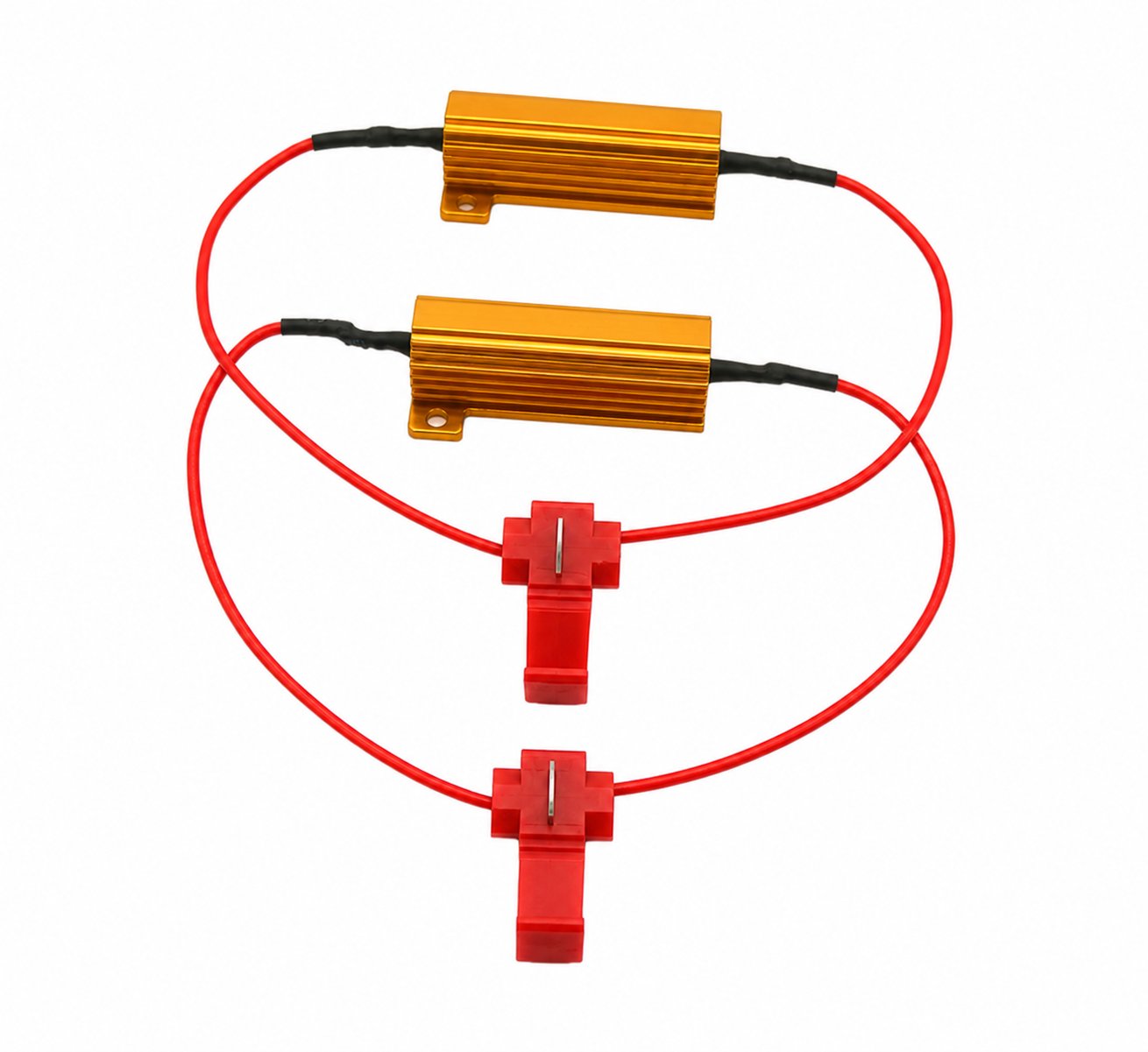

Aluminum Housed Resistor with High-Temp Wire
Custom Resistance

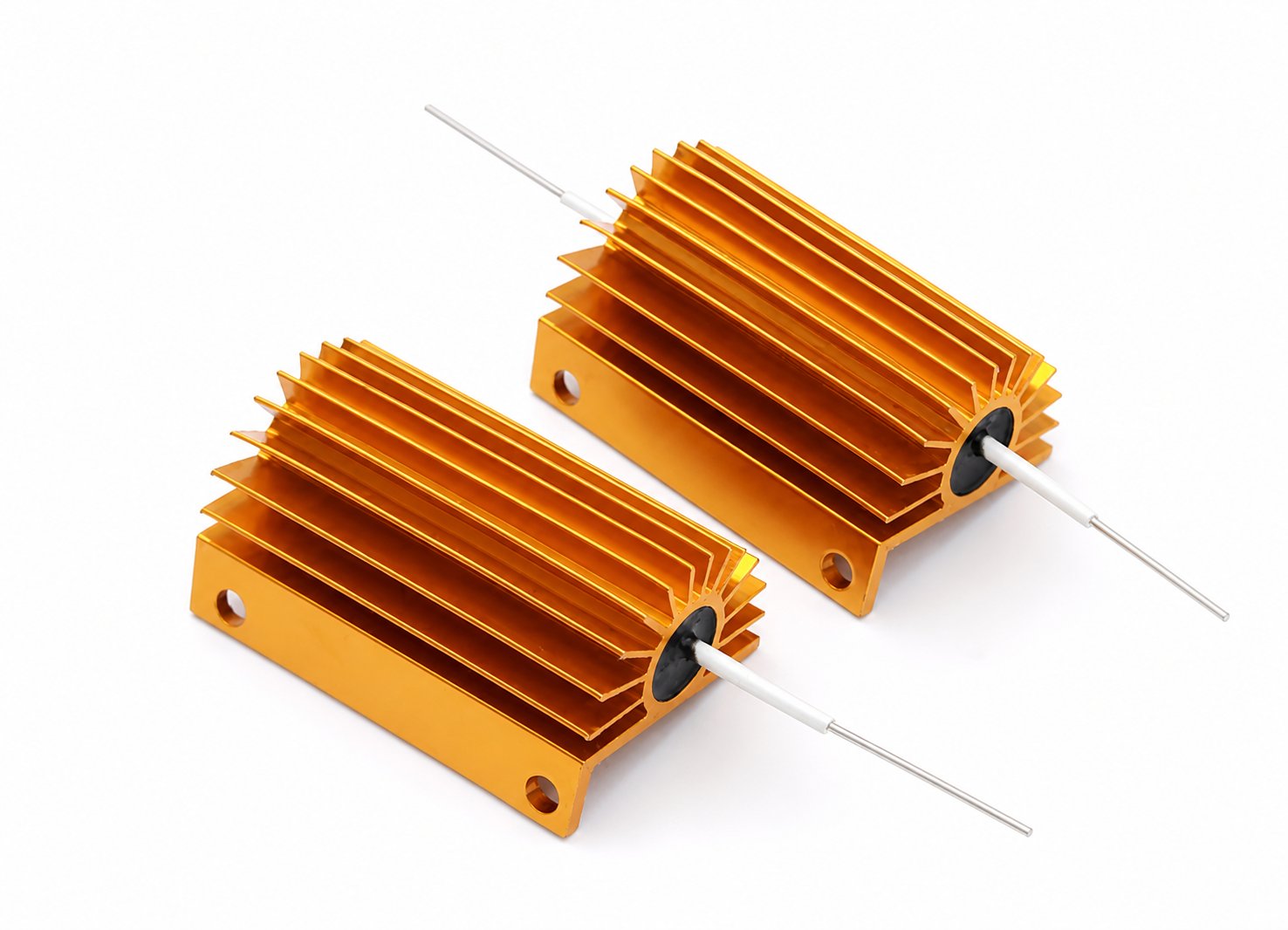

Heatsink Metal Resistor
Custom Resistance

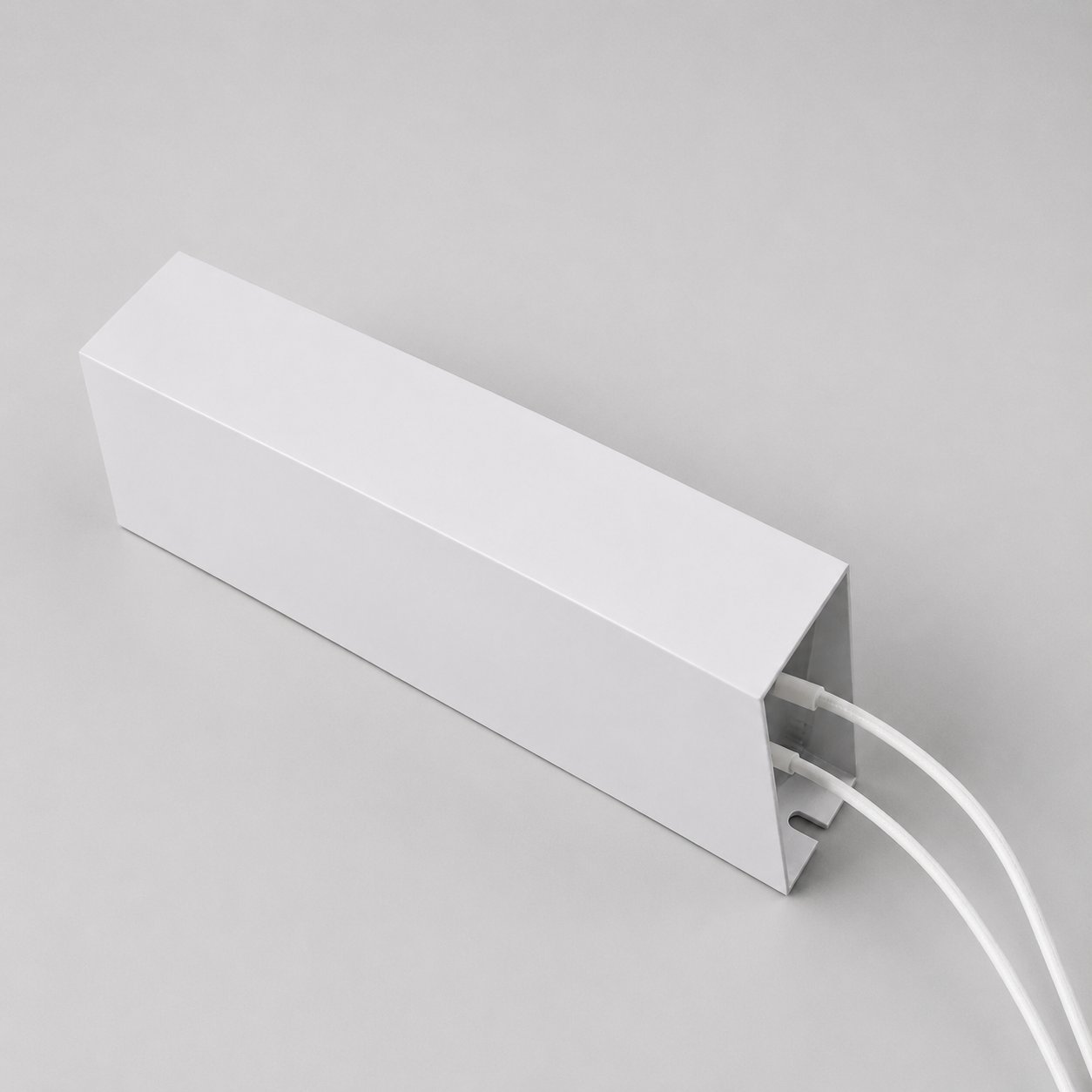

Aluminum Housed Braking Resistor
应用领域
典型应用
Inverter Braking
Servo Drives
Elevator Regenerative Loops
Wind Power Converters
Solar Inverters
EV Charging
Aluminum Housed Resistors 型号对比
本系列各型号的并排规格对比 — 功率范围、阻值范围、精度、工作温度与典型应用。
| 规格项 | 50-1500W · Custom ResistanceRXLG 梯形铝壳电阻 | 5-1000W · Custom ResistanceRX24 黄金铝壳电阻 | Custom ResistanceRXLB 窄型铝壳电阻 | Custom Resistance立式铝壳电阻（铝壳制动电阻） | Custom ResistanceRXPC 船型铝壳电阻 | Custom ResistanceRX24 高温线铝壳电阻 | Custom Resistance散热片金属电阻 | Custom Resistance铝壳制动电阻 |
|---|---|---|---|---|---|---|---|---|
| 功率范围 | 40W ~ 500W | 5W ~ 1000W（RX24 系列 — 19 款型号） | 50W ~ 10000W（涵盖 50–1500W 标准范围） | 50W ~ 10000W（涵盖 50–1500W 标准范围） | 50W ~ 10000W（涵盖 50–1500W 标准范围） | 50W ~ 10000W（涵盖 50–1500W 标准范围） | 50W ~ 10000W（涵盖 50–1500W 标准范围） | 50W ~ 10000W（涵盖 50–1500W 标准范围） |
| 阻值范围 | 0.1Ω ~ 100KΩ | 0.1Ω ~ 100KΩ | — | — | — | — | — | — |
| 阻值精度 | ±1% / ±2% / ±5% | ±1% / ±2% / ±5% | 最大 ±5% | 最大 ±5% | 最大 ±5% | 最大 ±5% | 最大 ±5% | 最大 ±5% |
| 外壳工艺 | 梯形挤压铝合金外壳 | — | — | — | — | — | — | — |
| 工作温度 | -55℃ ~ +275℃ | — | -55°C ~ +375°C（额定功率温度 ≤ +70°C） | -55°C ~ +375°C（额定功率温度 ≤ +70°C） | -55°C ~ +375°C（额定功率温度 ≤ +70°C） | -55°C ~ +375°C（额定功率温度 ≤ +70°C） | -55°C ~ +375°C（额定功率温度 ≤ +70°C） | -55°C ~ +375°C（额定功率温度 ≤ +70°C） |
| 应用领域 | 变频器制动 · 伺服驱动 · 工业能耗散热 | — | — | — | — | — | — | — |
| 外壳结构 | — | 环保模压 · 全焊接 | — | — | — | — | — | — |
| 绕线工艺 | — | 无感绕线（Ayrton-Perry 绕线） | — | — | — | — | — | — |
| 端子形式 | — | 0.6 直引线 / 1.6-2.0 孔型引线 / M4 / M8 | — | — | — | — | — | — |
| 外壳特性 | — | — | — | — | — | — | — | — |
| 端子镀层 | — | — | — | — | — | — | — | — |
| 电压范围 | — | — | 0.5kV ~ 2.0kV | 0.5kV ~ 2.0kV | 0.5kV ~ 2.0kV | 0.5kV ~ 2.0kV | 0.5kV ~ 2.0kV | 0.5kV ~ 2.0kV |
| 耐压 | — | — | < 2000V | < 2000V | < 2000V | < 2000V | < 2000V | < 2000V |
| 防护等级 (IP) | — | — | IP33 ~ IP54 | IP33 ~ IP54 | IP33 ~ IP54 | IP33 ~ IP54 | IP33 ~ IP54 | IP33 ~ IP54 |
| 工作环境 | — | — | — | — | — | — | — | — |
| 外形封装 | — | — | — | — | — | — | — | — |
| 型号 | — | — | — | — | — | — | — | — |
| N 系列 | — | — | — | — | — | — | — | — |
| 系列型号 | — | — | — | — | — | — | — | — |
| 引线工艺 | — | — | 高温编织引线（外壳固定，高温引出） | 高温编织引线（外壳固定，高温引出） | 高温编织引线（外壳固定，高温引出） | 高温编织引线（外壳固定，高温引出） | 高温编织引线（外壳固定，高温引出） | 高温编织引线（外壳固定，高温引出） |
| 外壳 | — | — | 95% 铝合金外壳 | 95% 铝合金外壳 | 95% 铝合金外壳 | 95% 铝合金外壳 | 95% 铝合金外壳 | 95% 铝合金外壳 |
| 典型应用 | — | — | 电源测试 / 电路负载 / 电梯 / 变频器 / 起重机制动 / 电力 / 船舶 / 工业自动化 | 电源测试 / 电路负载 / 电梯 / 变频器 / 起重机制动 / 电力 / 船舶 / 工业自动化 | 电源测试 / 电路负载 / 电梯 / 变频器 / 起重机制动 / 电力 / 船舶 / 工业自动化 | 电源测试 / 电路负载 / 电梯 / 变频器 / 起重机制动 / 电力 / 船舶 / 工业自动化 | 电源测试 / 电路负载 / 电梯 / 变频器 / 起重机制动 / 电力 / 船舶 / 工业自动化 | 电源测试 / 电路负载 / 电梯 / 变频器 / 起重机制动 / 电力 / 船舶 / 工业自动化 |
| 产品名称 | — | — | 铝壳制动电阻 | 铝壳制动电阻 | 铝壳制动电阻 | 铝壳制动电阻 | 铝壳制动电阻 | 铝壳制动电阻 |
| 额定电压 | — | — | AC 2.5kV ~ 4kV / 1 分钟 / 50Hz | AC 2.5kV ~ 4kV / 1 分钟 / 50Hz | AC 2.5kV ~ 4kV / 1 分钟 / 50Hz | AC 2.5kV ~ 4kV / 1 分钟 / 50Hz | AC 2.5kV ~ 4kV / 1 分钟 / 50Hz | AC 2.5kV ~ 4kV / 1 分钟 / 50Hz |
| 端子规格 | — | — | M4 安装孔 | M4 安装孔 | M4 安装孔 | M4 安装孔 | M4 安装孔 | M4 安装孔 |
| 查看详情 | 查看详情 | 查看详情 | 查看详情 | 查看详情 | 查看详情 | 查看详情 | 查看详情 | 查看详情 |
常见问题
贵司的铝壳电阻功率范围是多少？
我们的铝壳系列（RX24、RXG24、RXLG）在正确安装散热器条件下覆盖 5 W 至 1000 W。机架安装标准功率包括 25 W、50 W、100 W、200 W、300 W、500 W、1000 W，阻值范围 0.1 Ω 至 100 kΩ，标准 ±5% 公差（可选 ±1%）。
铝壳电阻的散热器安装有多重要？
非常关键 —— 无散热器时仅可使用额定功率的约 25–30%。铝壳通过安装面传导热量；建议使用涂导热膏的平整铝板，每 100 W 配 200–500 cm² 散热面积。按数据手册用 M4–M6 螺丝、扭矩 1.5–3 N·m 紧固。
防护等级一般是多少？是否适合户外使用？
标准铝壳电阻为 IP00（开放端子），设计用于机柜内安装。户外或恶劣环境可提供 IP54 硅胶灌封或 IP65 全密封带防水接头版本。工作温度 −55°C 至 +200°C（壳温）。
铝壳电阻和底盘安装绕线电阻有什么区别？
两者都采用绕线元件，但铝壳增加了完全封闭的挤压外壳，可防尘防震防误触，且通过散热器导热效果更好。底盘安装（玻璃釉涂层）型号更便宜更紧凑，但依靠对流冷却，功率密度较低。25 W 以上且有散热器条件时优选铝壳。
铝壳电阻是否符合 RoHS 和无铅要求？
是 —— 所有标准铝壳产品系列均符合 RoHS 3（EU 2015/863）和 REACH 要求。焊接端子采用 SAC305 无铅焊料。每批出货免费提供物质声明和合格证明；完整的 SGS 第三方报告可发邮件至 info@resistor-factory.cn 索取。
申请样品
申请样品
标准样品在合理数量内免费提供（2–3 个工作日内寄出）。定制样品 2–4 周内交付。请通过右侧表单告知我们：
- 公司及联系方式
- 目标型号或关键参数（功率 / 阻值 / 封装）
- 应用场景及预计年用量
- 收货地址及期望交付日期
📧 您也可以直接发邮件至 info@resistor-factory.cn / 13650089870
