产品亮点

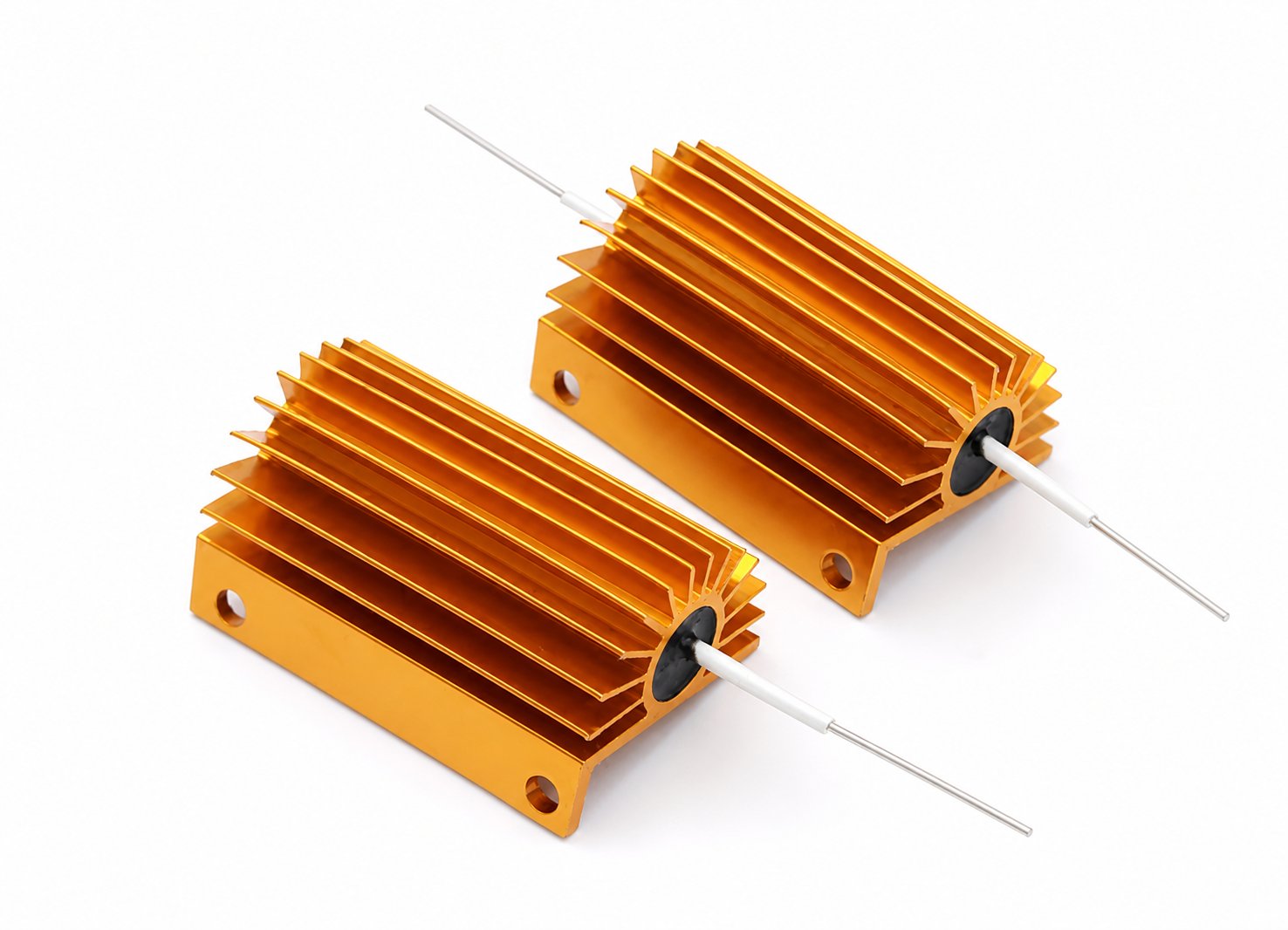

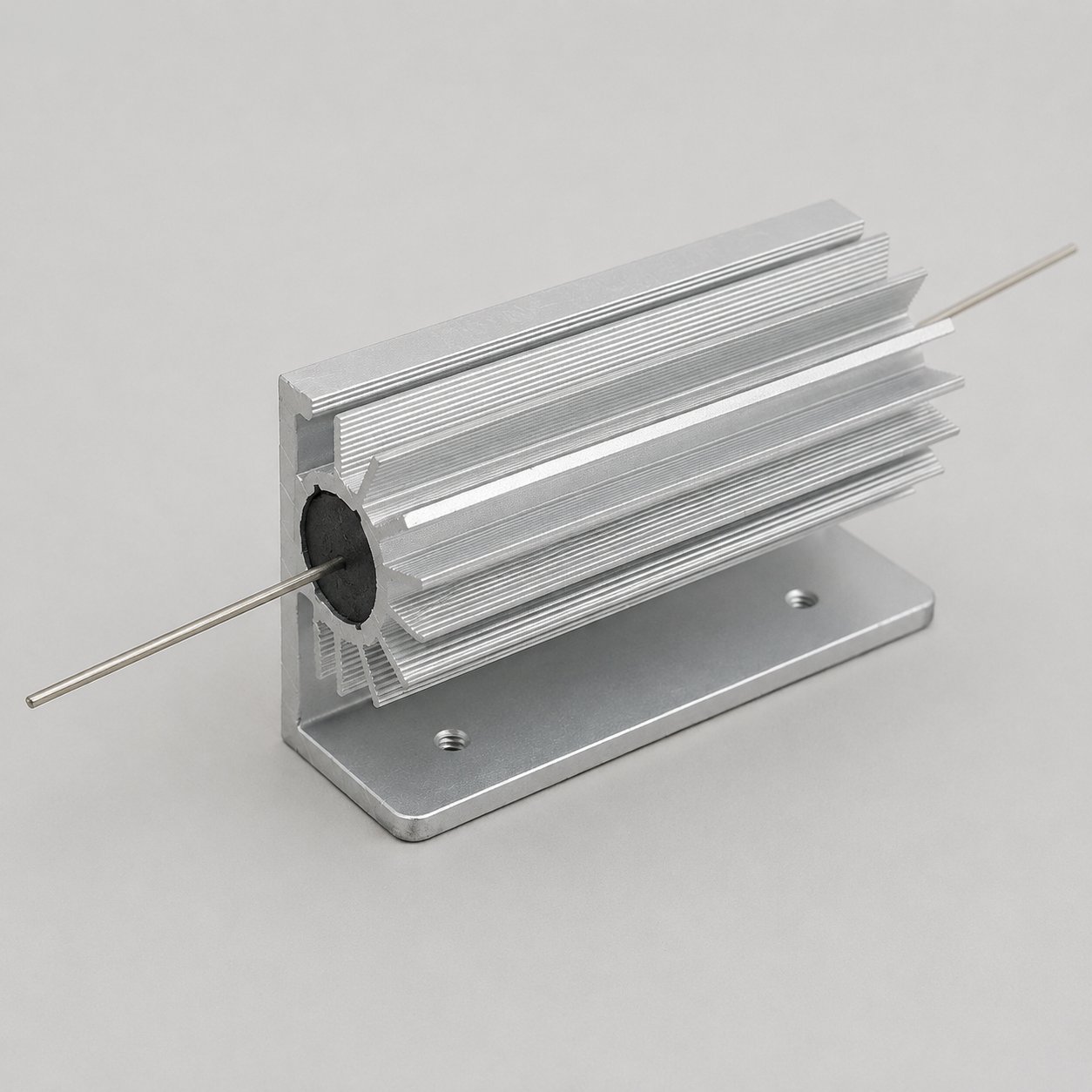

工厂直供 · 散热片金属电阻
金属外壳 · 优异散热 · 大功率高可靠

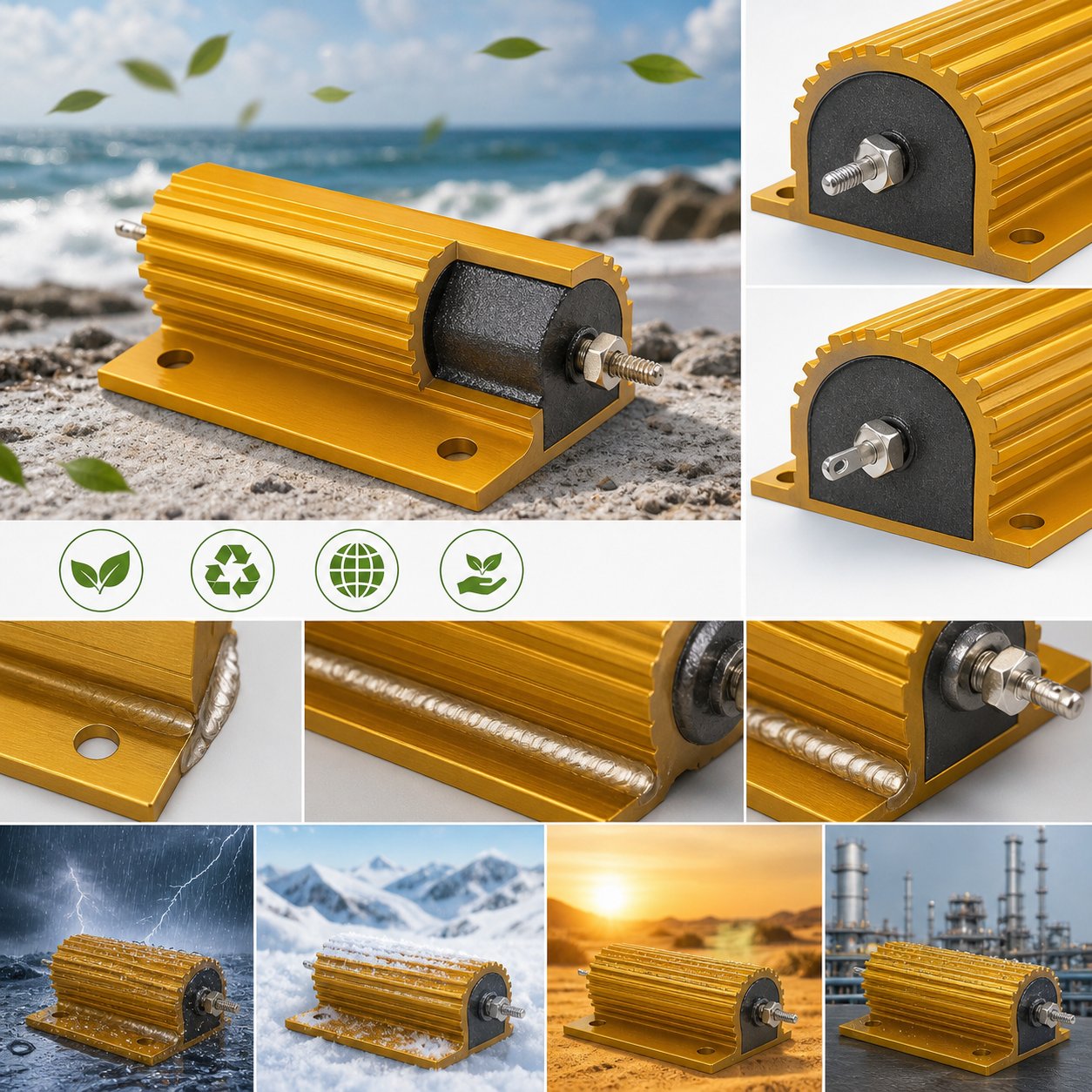

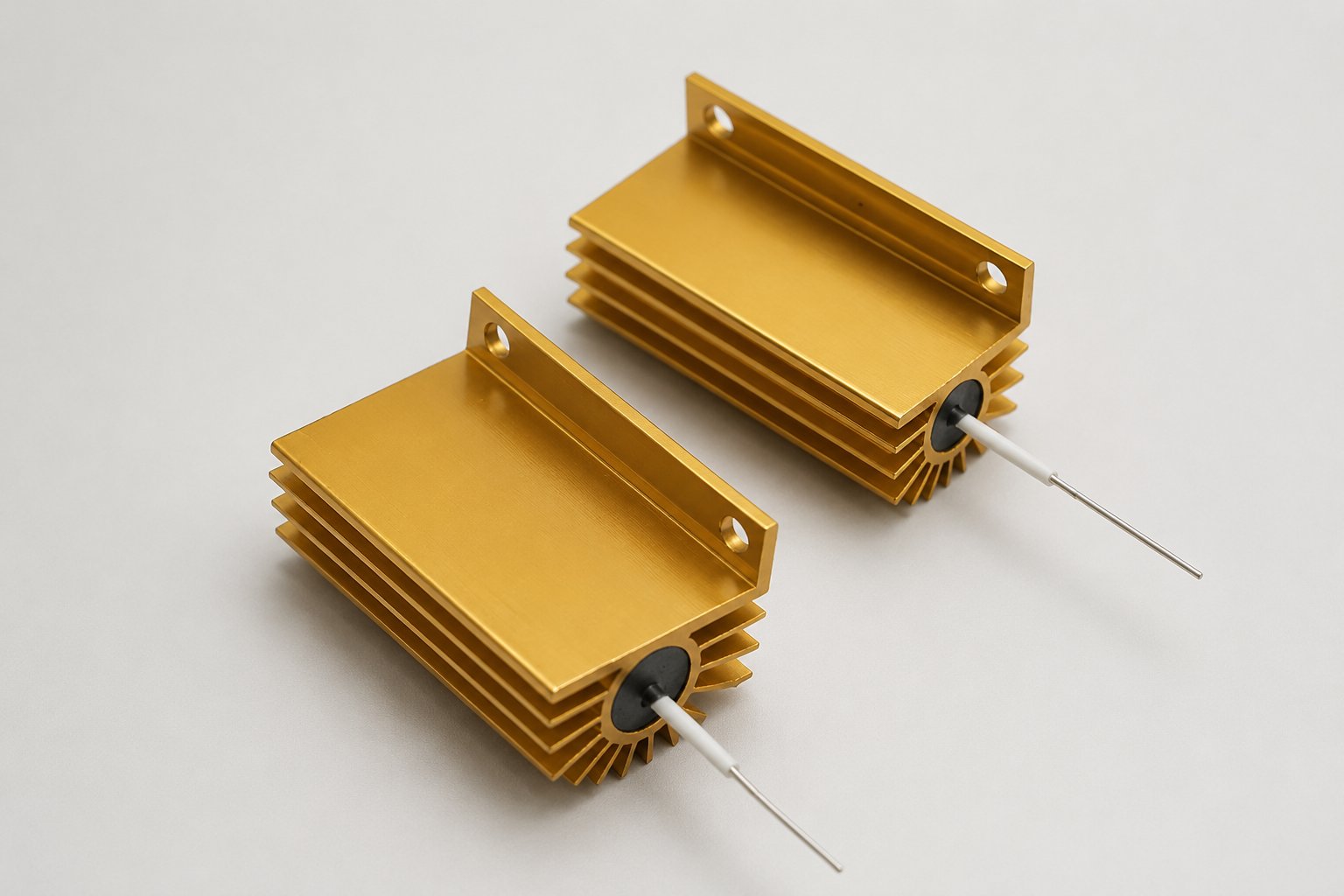

模压与焊接结构
环保模压 + 全焊接结构工艺
环保模压结构搭配全焊接工艺，即使在严苛环境下也能长期稳定运行。

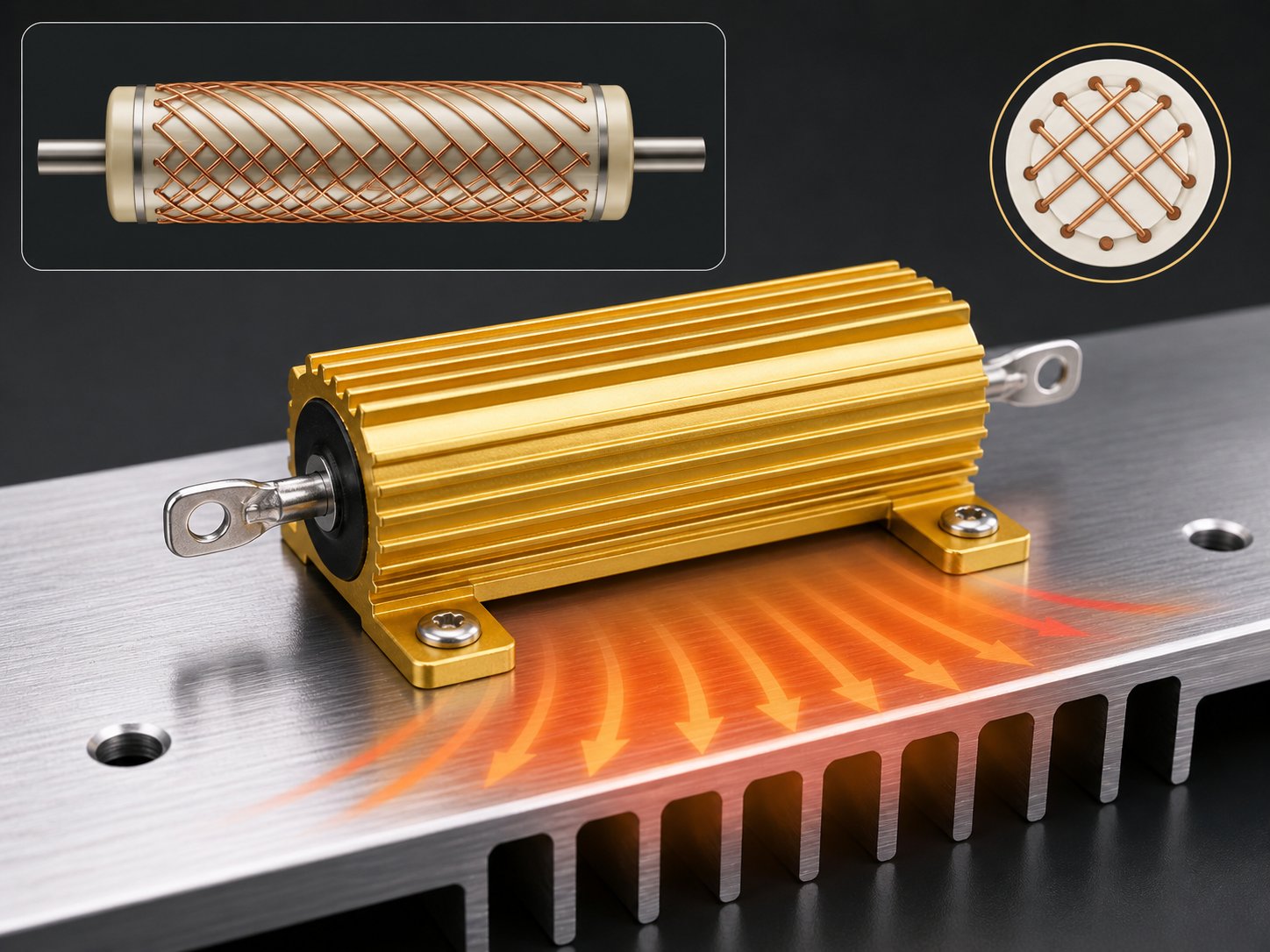

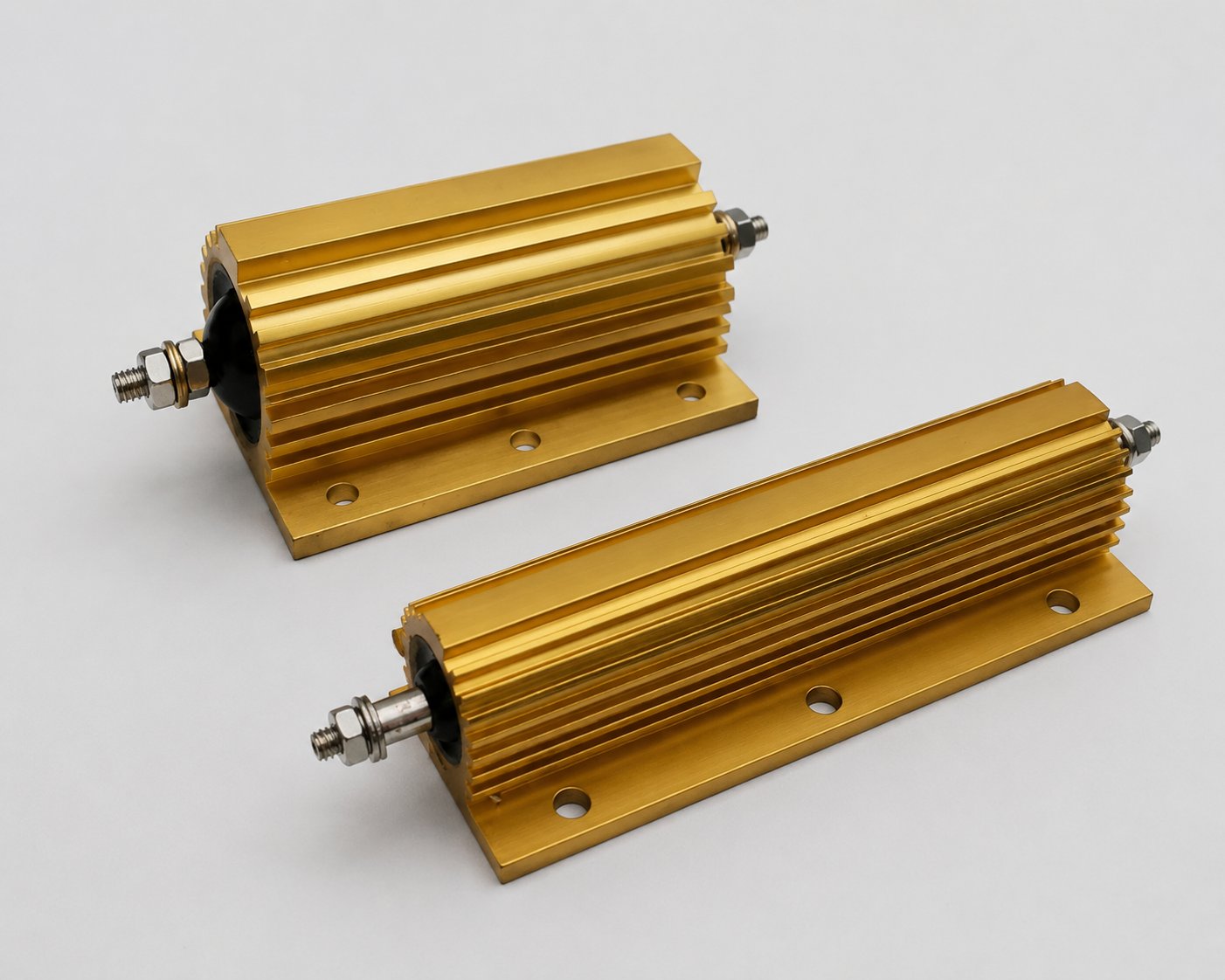

无感与散热
无感绕线 + 散热设计带来卓越可靠性
另有 Ayrton-Perry 无感绕线版本，电感极小；安装在机壳上可借助散热效应进一步提升可靠性。

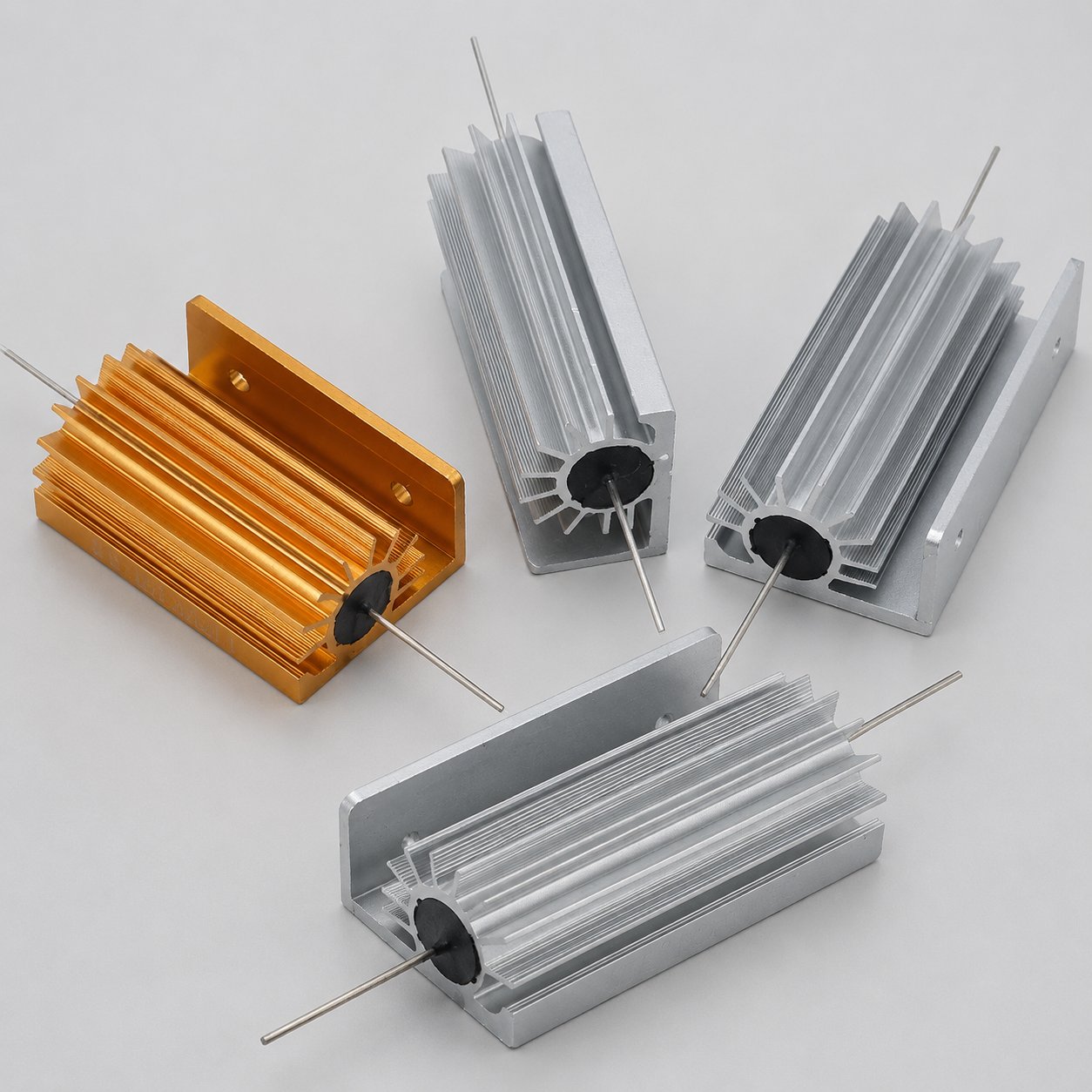

外形尺寸
外形尺寸 (mm)
| Model — Part No. | Length L (mm) | Width W (mm) | Height H (mm) | terminal Size |
|---|---|---|---|---|
| RX24-5W | 15 | 17 | 9 | 0.6 Straight Lead |
| RX24-10W | 19 | 23 | 10 | 1.6 Hole Lead |
| RX24-25W | 28 | 27 | 15 | 2.0 hole-lead |
| RX24-35W | 34 | 29 | 15 | 2.0 hole-lead |
| RX24-50W | 50 | 29 | 15 | 2.0 hole-lead |
| RX24-75WM | 60 | 29 | 15 | 2.0 hole-lead |
| RX24-80W | 75 | 29 | 15 | 2.0 hole-lead |
| RX24-100WM | 70 | 29 | 15 | 2.0 hole-lead |
| RX24-100WS | 60 | 22 | 15 | 2.0 hole-lead |
| RX24-75W | 66 | 48 | 26 | M4 |
| RX24-100W | 98 | 48 | 26 | M4 |
| RX24-150W | 136 | 48 | 26 | M4 |
| RX24-200W | 155 | 48 | 26 | M4 |
| RX24-200WL | 92 | 73 | 45 | M8 |
| RX24-250W | 112 | 73 | 45 | M8 |
| RX24-300W | 128 | 73 | 45 | M8 |
| RX24-500W | 200 | 73 | 45 | M8 |
| RX24-800W | 250 | 73 | 45 | M8 |
| RX24-1000W | 300 | 73 | 45 | M8 |
Rated Power Derating Curve
Rated Power Derating Curve
电气特性
测试方法与条件
| Test Item | Test Condition | Performance |
|---|---|---|
| TCR Temperature Coefficient | Measure resistance at room temperature and at room temperature +100°C, then calculate resistance change per °C | ±300 ppm/℃ |
| Short Time Overload | Apply voltage corresponding to 10× rated power (√10PR) or maximum operating voltage (whichever is lower) for 5 seconds | ΔR ≤ ±(2%R0+0.05Ω) |
| Resistance to Soldering Heat | Dip in solder bath at 350±10°C for 2~3 seconds | ΔR ≤ ±(1%R0+0.05Ω) |
| Solderability | Dip in solder bath at 260±5°C for 2~3 seconds | Solder coverage ≥95% |
| Temperature Cycling | 30 min at -55°C → 10~15 min at +25°C → 30 min at +275°C, 5 cycles | ΔR ≤ ±(1%R0+0.05Ω) |
| Load Life in Humidity | 40±2°C and 90~95% RH chamber; apply rated or maximum operating voltage for 1000h (1.5h ON / 0.5h OFF) | ΔR ≤ ±(5%R0+0.05Ω) |
| Load Life in Heat | 70±2°C chamber; apply rated or maximum operating voltage for 1000h (1.5h ON / 0.5h OFF) | ΔR ≤ ±(5%R0+0.05Ω) |
| terminal Strength | Pull: 10N | ΔR ≤ ±(2%R0+0.1Ω) |
| Vibration | Frequency 10~55Hz, amplitude 0.75mm, 6 hours | ΔR ≤ ±(2%R0+0.1Ω) |
| Nonflammability | Apply 5×, 10×, 16× rated power AC load for 5 minutes | No visible flame |
值得信赖的制造商 · 四大核心优势
⚡
48 小时免费样品
标准品免费样品，2 个工作日内发货。
🛠️
按图定制
按图纸与规格定制，工程师 24 小时内响应。
$
批量优惠
工厂直供大批量交付，厂家直接报价。
🤝
售后无忧
整机 12 个月质保，专属团队处理技术问题。
定制流程
按需定制贴合您的需求
联系我们
取得联系，了解产品，沟通需求
明确需求
与我们的团队确认规格细节
获取报价
我们提供报价与方案
下单
确认订单与付款
生产
生产制造与品质检测
发货
打包并发出货物
签收
确认签收并反馈
常见问题
这款产品有免费样品吗？
有 —— 工程评估用免费样品，合理数量内提供，2–3 个工作日内发货。通过本页询价表单或点击上方“申请样品”按钮提交。通常含 5–10 件样品和印刷版数据手册。
最低起订量是多少？
标准最低起订量 1,000 件。大功率产品系列（电阻柜、大型铝壳）可降低或按单生产。预测年用量可签年度合同享更优价格 —— 请在询价阶段告知预计年用量。
质保期是多久？
自发货之日起 12 个月标准质保，覆盖在规定工作条件下（额定功率内、环境温度 ≤70°C、按数据手册安装）的材料与工艺缺陷。定制及高可靠性版本可在合同中约定更长质保期。
支持哪些付款方式？
电汇 (T/T) 最常用：新客户预付 30%、发货前付 70%；老客户可月结 30/60 天。订单超过 5 万美元支持信用证 (L/C 即期或承兑)。1,000 美元以下样品订单可用 PayPal。
可以按定制尺寸或阻值订购此款产品吗？
可以。在平台范围内的定制阻值无额外费用（订单中注明即可）。定制尺寸、安装孔位、端接或非标封装可能产生一次性开模费（订单超过 5,000 件通常免）。详见定制服务页或通过询价表单提交图纸。
如何获取数据手册或 3D 模型？
发邮件至 info@resistor-factory.cn 注明型号 —— 通常 1 个工作日内回复 PDF 数据手册（英文）和 STEP/IGES 三维模型（如有）。标准产品免费、无需 NDA。定制版本的模型在设计评审会议后交付。
申请样品
申请样品
标准样品在合理数量内免费提供（2–3 个工作日内寄出）。定制样品 2–4 周内交付。请通过右侧表单告知我们：
- 公司及联系方式
- 目标型号或关键参数（功率 / 阻值 / 封装）
- 应用场景及预计年用量
- 收货地址及期望交付日期
