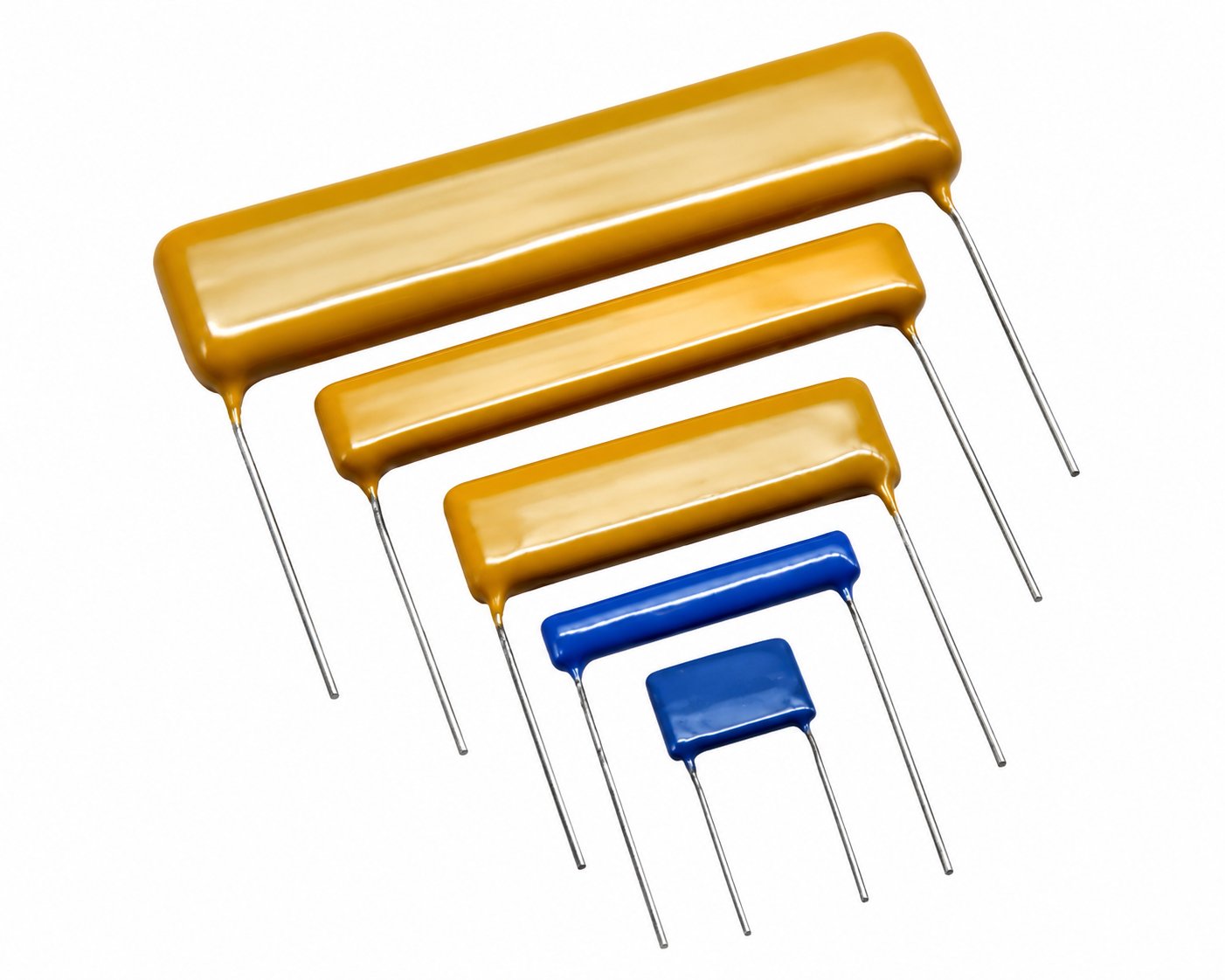

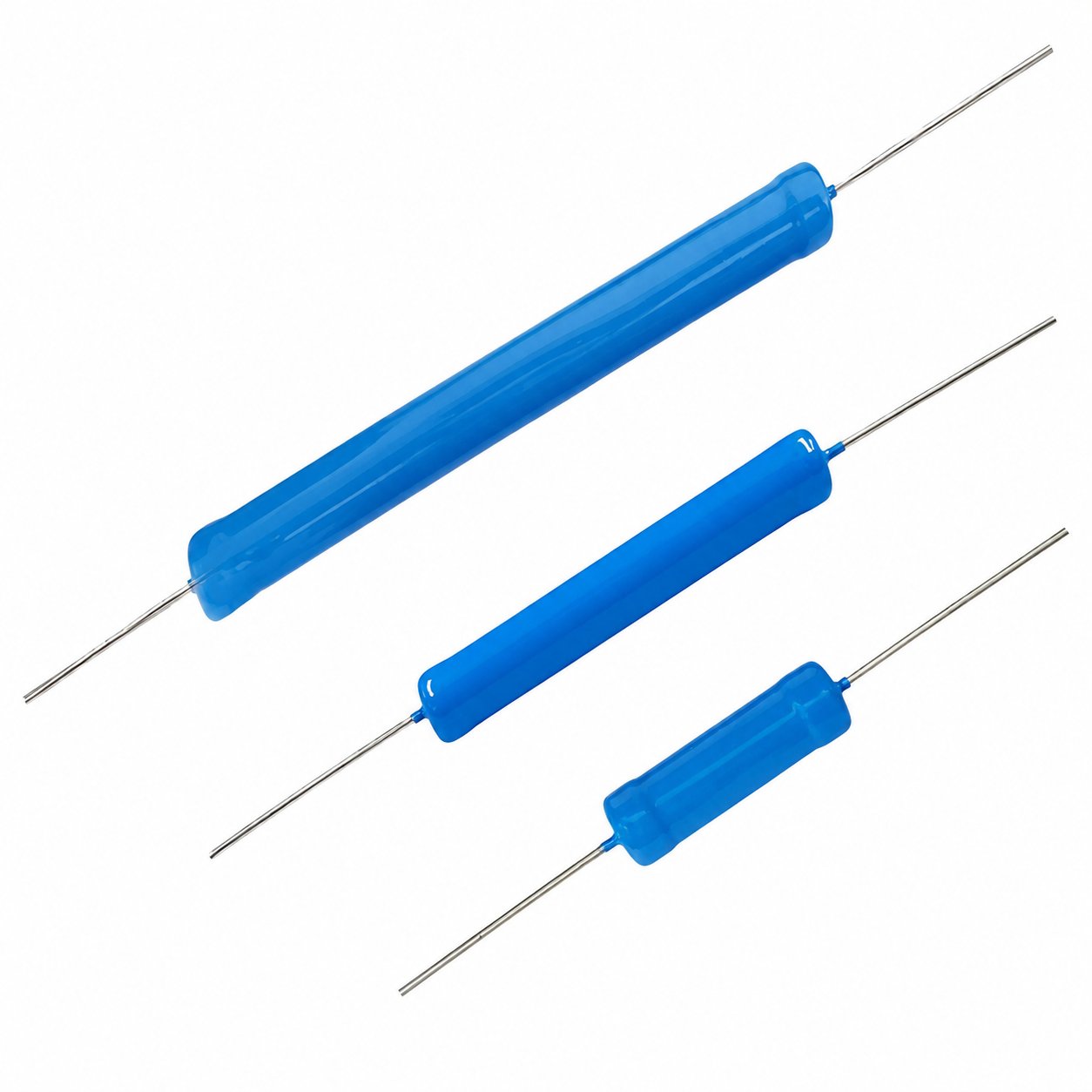

HVR80A Cylindrical Thick-Film Non-Inductive High-Voltage Resistor
厚膜高压电阻
圆柱与贴片可选 · 高稳定性 · 优异耐脉冲
产品系列
圆柱型 + 贴片版本
产品类型
圆柱型厚膜无感高压电阻
功率范围
0.5W ~ 25W (25℃) / 0.3W ~ 15W (125℃)
最大工作电压
2.5kV ~ 48kV
脉冲电压
4.0kV ~ 77kV (1.2 / 50 µS)
阻值精度
D ±0.5% / F ±1% / G ±2% / J ±5% / K ±10%
工艺
厚膜印刷 + 无感绕线
工作温度
-55°C ~ +225°C（75°C 以上降额）
可定制尺寸
支持定制尺寸、规格与阻值
典型应用
精密高压电源 / 测试仪器 / 高频脉冲 / X 光设备 / 雷电浪涌防护
✅ 工厂直供✅ 48 小时内免费送样✅ 按图定制✅ 12 个月质保
产品亮点
工厂直供 · 厚膜高压电阻 HVR80A
圆柱与贴片可选 · 高稳定性 · 优异耐脉冲

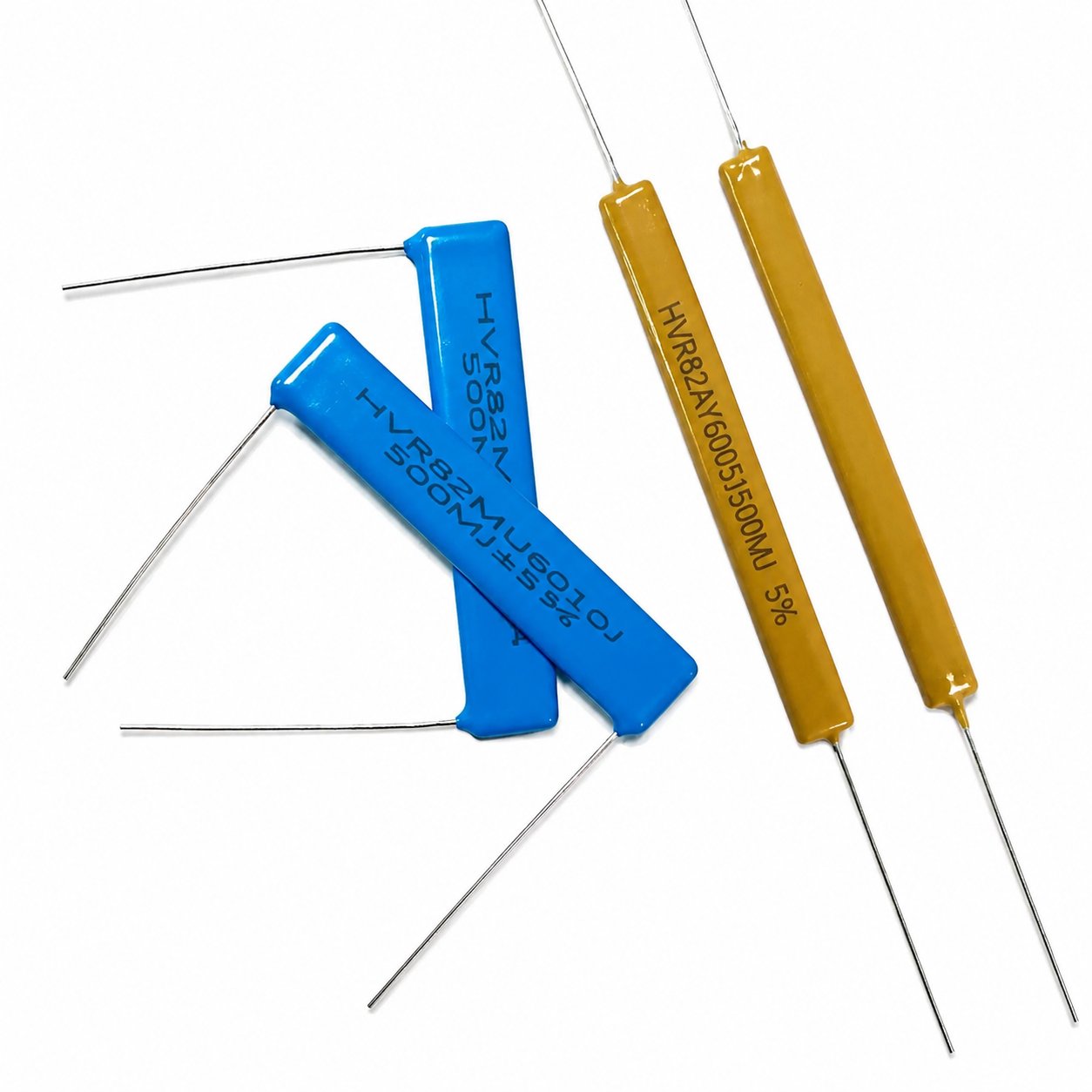

厚膜印刷 · 无感
厚膜印刷 + 无感设计 — 高频特性优异
厚膜印刷结合无感设计，高频特性出色，电压系数低 — 适用于严苛的脉冲应用。

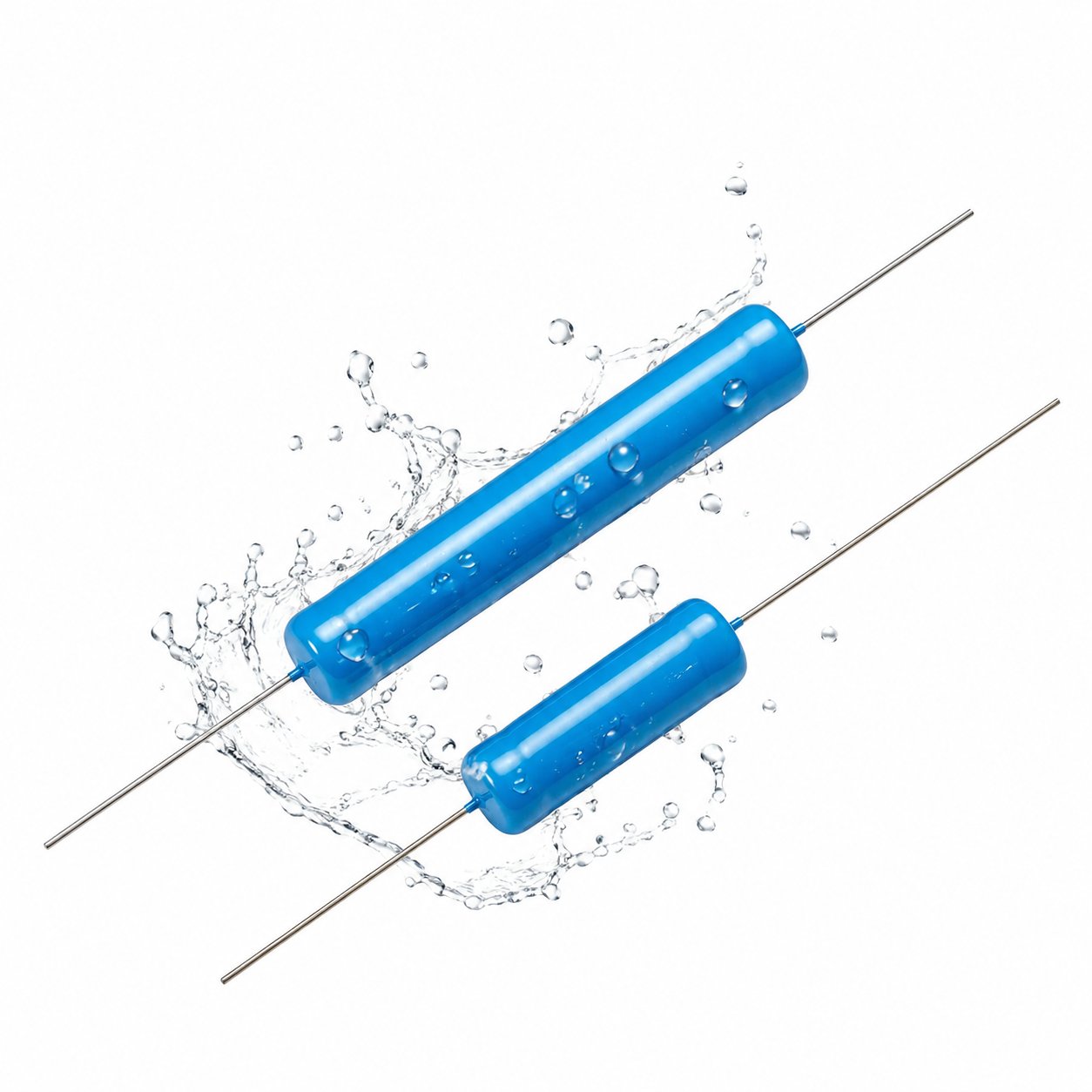

紧凑圆柱结构
圆柱型紧凑结构 · 耐压防潮
圆柱型紧凑结构耐压、防潮 — 在有限的安装空间内仍能保持稳定性能。
六大核心优势
六大核心优势 — 耐温 · 高频 · 耐高压 · 高阻值
六大核心优势：耐温、高频、耐高压、高阻值、高稳定性以及优异的耐脉冲性能 — 一个系列全部具备。
外形尺寸
外形尺寸 (mm)
| Model Model | Power P 25℃ (W) | Power P 125℃ (W) | Maximum operating voltage (KV) | Pulse voltage 1.2/50µS (KV) | A ±2 (mm) | B ±1 (mm) | C ±0.05 (mm) |
|---|---|---|---|---|---|---|---|
| 1505 | 0.5 | 0.3 | 2.5 | 4 | 15 | 5 | 0.8 |
| 2205 | 0.8 | 0.5 | 3.5 | 5 | 22 | 5 | 0.8 |
| 2505 | 1 | 0.6 | 5.5 | 9 | 25 | 5 | 0.8 |
| 2905 | 1.2 | 0.8 | 6.3 | 10 | 29 | 5 | 0.8 |
| 4205 | 1.7 | 1 | 11 | 15 | 42 | 5 | 0.8 |
| 4805 | 2 | 1.2 | 13 | 28 | 48 | 5 | 0.8 |
| 2008 | 2.5 | 1.5 | 4 | 6 | 20 | 8 | 1 |
| 2608 | 3.5 | 2.1 | 6 | 9 | 26 | 8 | 1 |
| 4208 | 5 | 3 | 10 | 20 | 42 | 8 | 1 |
| 5208 | 6 | 3.5 | 15 | 30 | 52 | 8 | 1 |
| 7708 | 9.5 | 6 | 22 | 40 | 77 | 8 | 1 |
| 3009 | 4.5 | 2.7 | 10 | 15 | 30 | 9 | 1 |
| 5009 | 7.5 | 4.5 | 15 | 30 | 50 | 9 | 1 |
| 10209 | 12 | 7.2 | 32 | 50 | 102 | 9 | 1 |
| 12709 | 15 | 9 | 37 | 65 | 127 | 9 | 1 |
| 13709 | 17 | 10 | 40 | 70 | 137 | 9 | 1 |
| 15209 | 20 | 12 | 48 | 77 | 152 | 9 | 1 |
| 4211 | 7.5 | 4.6 | 11 | 20 | 42 | 11 | 1 |
| 7211 | 13 | 8 | 20 | 35 | 72 | 11 | 1 |
| 10211 | 18 | 11 | 32 | 50 | 102 | 11 | 1 |
| 14511 | 25 | 15 | 45 | 74 | 145 | 11 | 1 |
Rated power / voltage vs. temperature curve
Rated Power / Voltage – Temperature Variation Curve
电气特性
测试方法与条件
| Test Item Test Item | Performance Requirement Requirement | Test Method |
|---|---|---|
| Resistance TCR | ≤ ±200 (×10⁻⁶/℃) | -55℃ / +20℃ · 20℃ / +155℃ |
| Solderability | Solder flows freely and wets the lead | 235±5℃ · 2±0.5s |
| Resistance to Soldering Heat | ΔR ≤ ±(0.5%R + 0.05Ω) | 260±5℃ · 10±1s |
| Steady-State Humidity | ΔR ≤ ±(2%R + 0.1Ω) | +40±2°C · 95~98% RH · 240h |
| Thermal Shock | ΔR ≤ ±(1%R + 0.05Ω) | -55°C / +125°C · 5 cycles |
| Vibration | ΔR ≤ ±(1%R + 0.05Ω) | 10~500Hz · 98 m/s² |
| Load Life | ΔR ≤ ±(5%R + 0.05Ω) | +40±2℃ · VR · 1000h |
| Lead Strength | ΔR ≤ ±(0.5%R + 0.05Ω) | 10N · Bend twice |
| Derating | ≤ 210℃ | Allowable load derates from rated power down to 0 as ambient temperature rises to 300°C |
值得信赖的制造商 · 四大核心优势
⚡
48 小时免费样品
标准品免费样品，2 个工作日内发货。
🛠️
按图定制
按图纸与规格定制，工程师 24 小时内响应。
$
批量优惠
工厂直供大批量交付，厂家直接报价。
🤝
售后无忧
整机 12 个月质保，专属团队处理技术问题。
定制流程
按需定制贴合您的需求
联系我们
取得联系，了解产品，沟通需求
明确需求
与我们的团队确认规格细节
获取报价
我们提供报价与方案
下单
确认订单与付款
生产
生产制造与品质检测
发货
打包并发出货物
签收
确认签收并反馈
相关产品
更多High-Voltage Resistors系列产品
查看全部High-Voltage Resistors →
常见问题
这款产品有免费样品吗？
有 —— 工程评估用免费样品，合理数量内提供，2–3 个工作日内发货。通过本页询价表单或点击上方“申请样品”按钮提交。通常含 5–10 件样品和印刷版数据手册。
最低起订量是多少？
标准最低起订量 1,000 件。大功率产品系列（电阻柜、大型铝壳）可降低或按单生产。预测年用量可签年度合同享更优价格 —— 请在询价阶段告知预计年用量。
质保期是多久？
自发货之日起 12 个月标准质保，覆盖在规定工作条件下（额定功率内、环境温度 ≤70°C、按数据手册安装）的材料与工艺缺陷。定制及高可靠性版本可在合同中约定更长质保期。
支持哪些付款方式？
电汇 (T/T) 最常用：新客户预付 30%、发货前付 70%；老客户可月结 30/60 天。订单超过 5 万美元支持信用证 (L/C 即期或承兑)。1,000 美元以下样品订单可用 PayPal。
可以按定制尺寸或阻值订购此款产品吗？
可以。在平台范围内的定制阻值无额外费用（订单中注明即可）。定制尺寸、安装孔位、端接或非标封装可能产生一次性开模费（订单超过 5,000 件通常免）。详见定制服务页或通过询价表单提交图纸。
如何获取数据手册或 3D 模型？
发邮件至 info@resistor-factory.cn 注明型号 —— 通常 1 个工作日内回复 PDF 数据手册（英文）和 STEP/IGES 三维模型（如有）。标准产品免费、无需 NDA。定制版本的模型在设计评审会议后交付。
