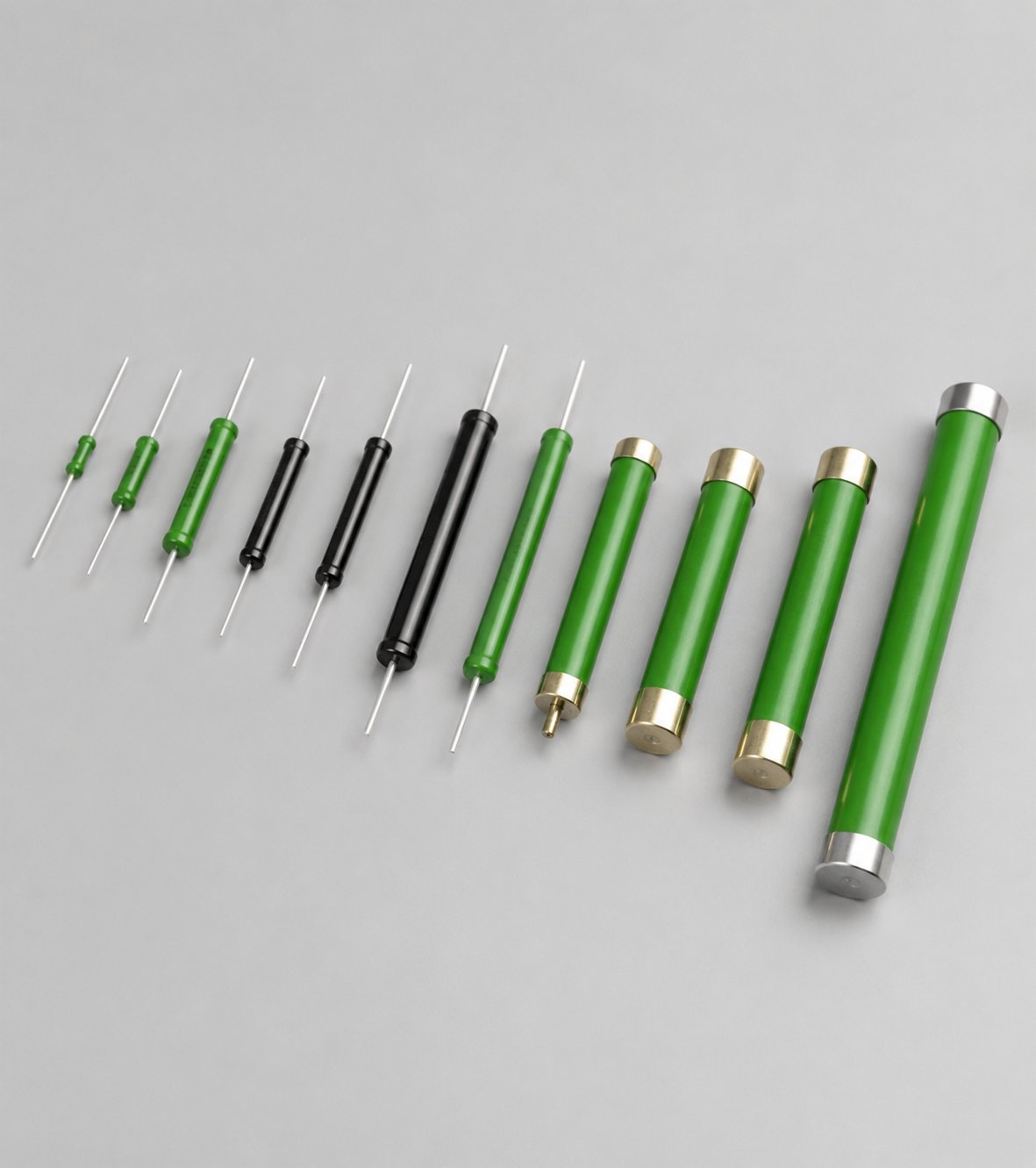

High-Power Synthetic Glaze-Film High-Voltage Resistor
经典高压电阻
成熟设计 · 性能稳定 · 广泛用于高压电源与测量
产品类型
大功率玻璃釉膜复合高压电阻 · 高压厚膜专业级
内部基板
95 级以上陶瓷电阻基体（耐高压 · 吸收大能量）
外层涂覆
高压绝缘散热涂层（在严苛工控环境下稳定运行）
工艺
蛇形印刷电阻膜（高功率 · 高精度 · 阻值范围宽）
功率范围
50W ~ 500W（标准）/ 1000W（特殊订制）
阻值范围
1Ω ~ 1000GΩ
阻值精度
D ±0.5% / F ±1% / G ±2% / J ±5% / K ±10%
额定电压
30kV ~ 120kV
端接
M6 / M8 / M10 螺柱
工作温度
-55°C ~ +225°C（125°C 以上降额）
适用标准
GB/T 5727-2003
典型应用
高压逆变器 / 医疗设备 / 静电除尘 / 脉冲调制器 / 影像设备 / 冲击电压发生器
✅ 工厂直供✅ 48 小时内免费送样✅ 按图定制✅ 12 个月质保
产品亮点
工厂直供 · 经典高压电阻
成熟设计 · 性能稳定 · 广泛用于高压电源与测量

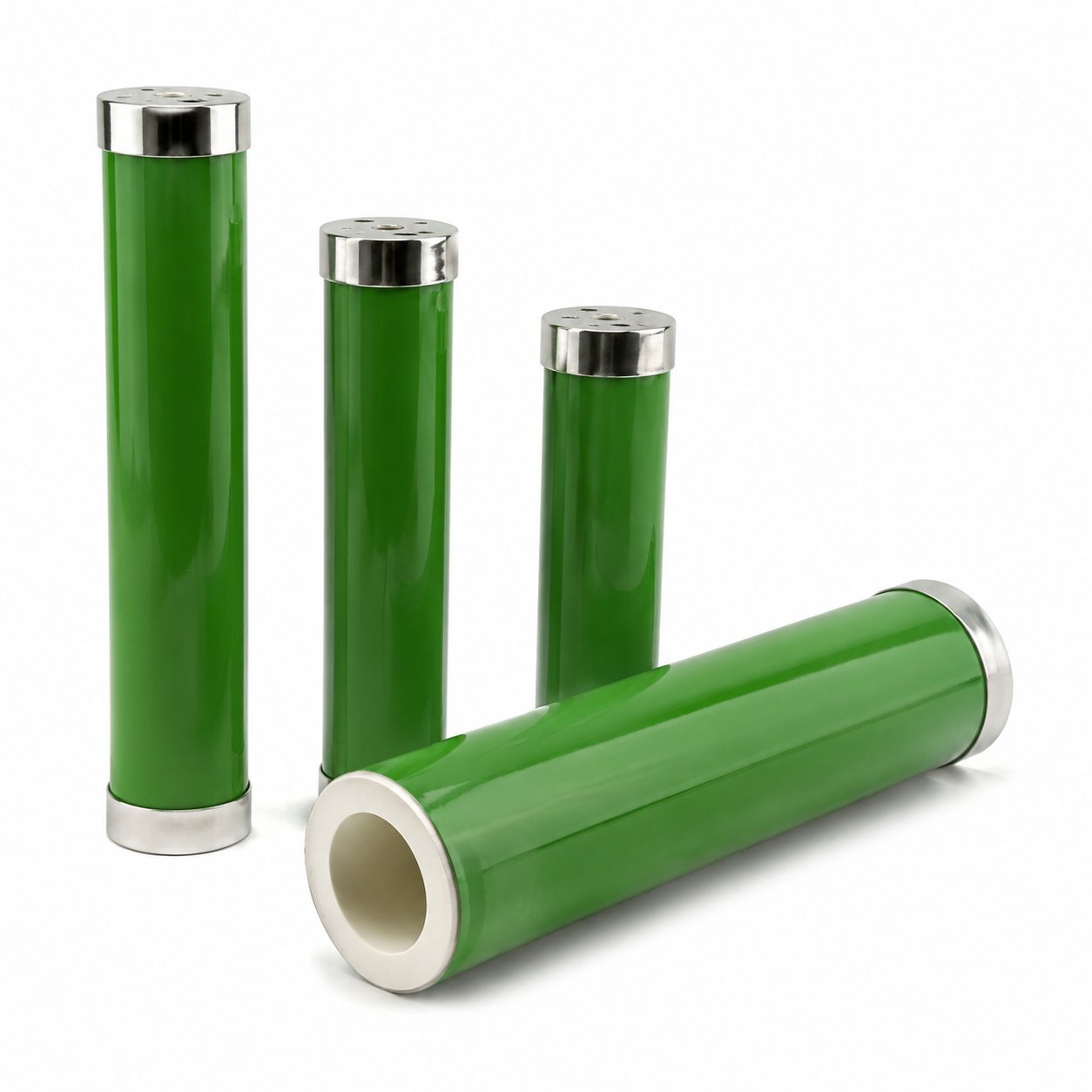

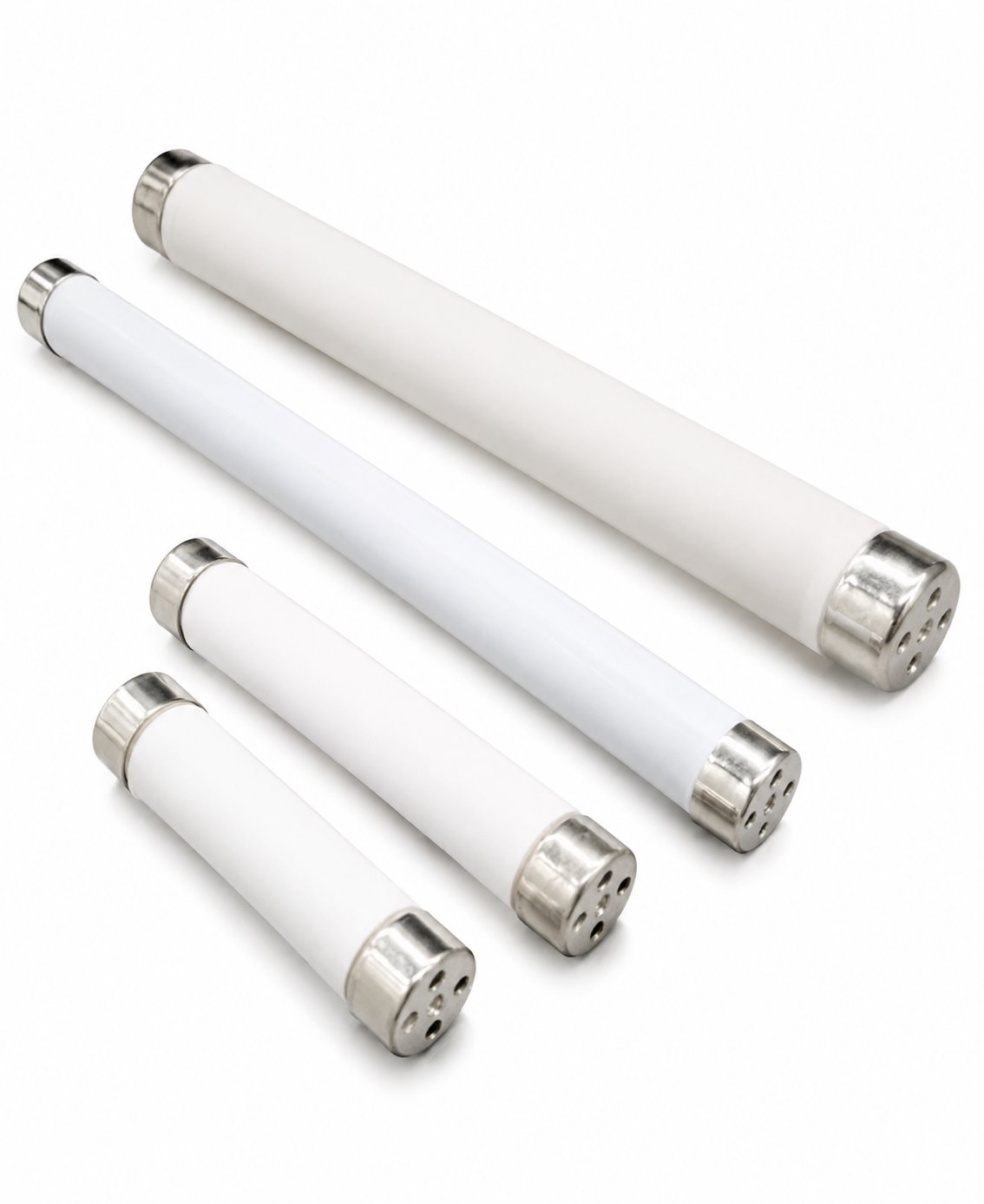

95 瓷管 · 耐高压
95 瓷管 · 耐高压
采用 95 级以上瓷管，强度高、电气特性优异 — 可承受高压并吸收较大能量。

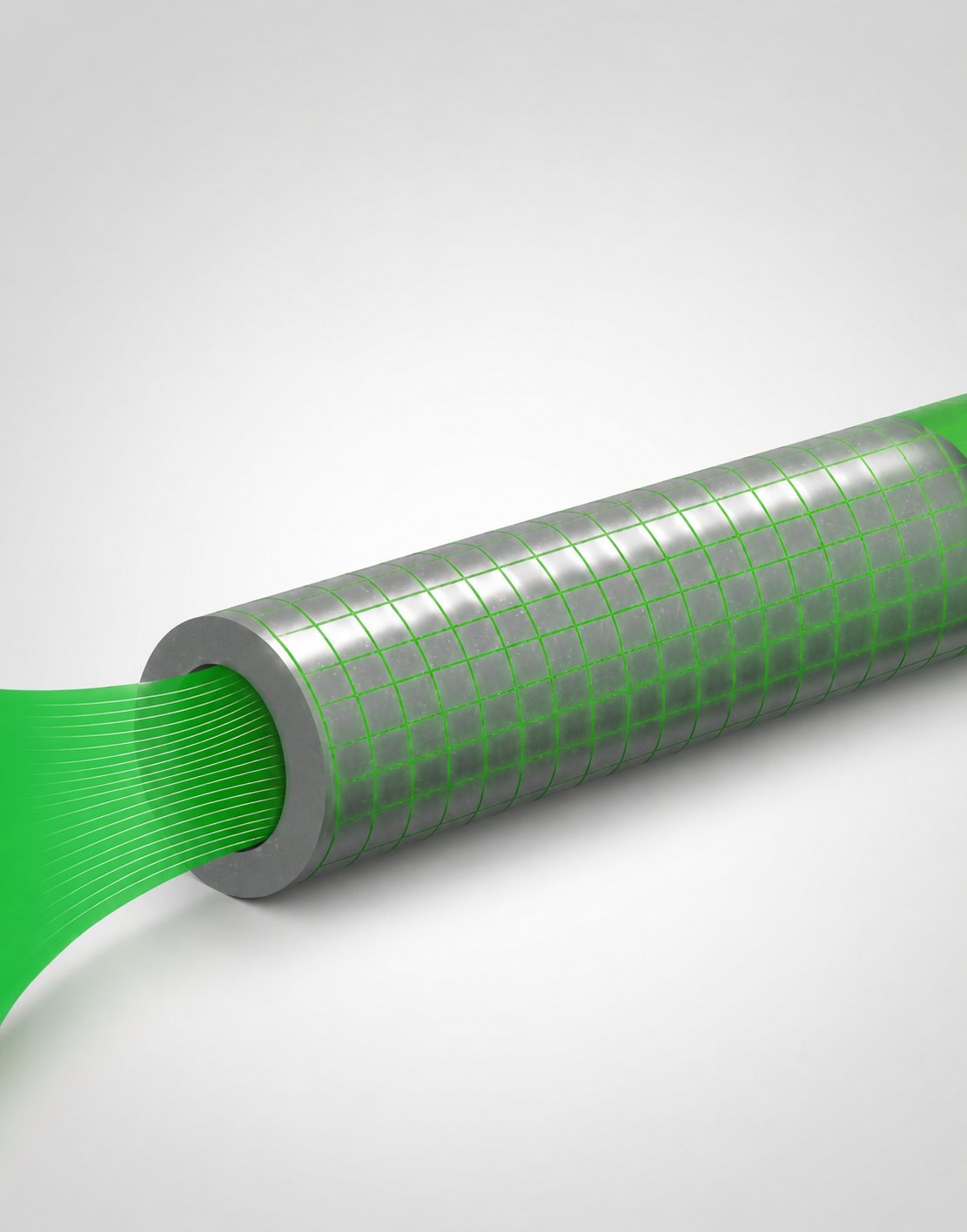

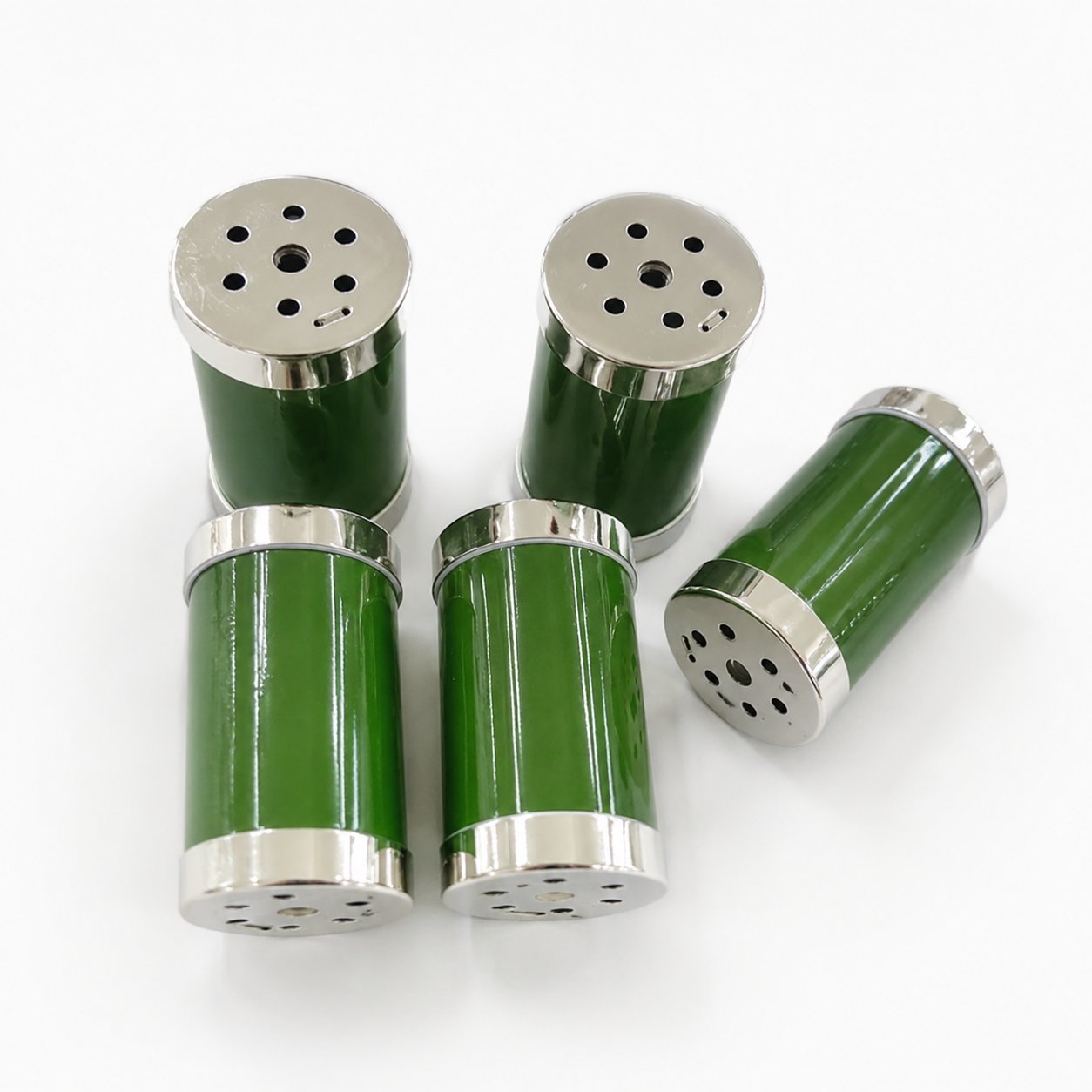

绝缘散热 · 经久耐用
绝缘散热涂层，经久耐用
耐高压绝缘散热涂层确保在严苛工控环境中长期稳定运行。

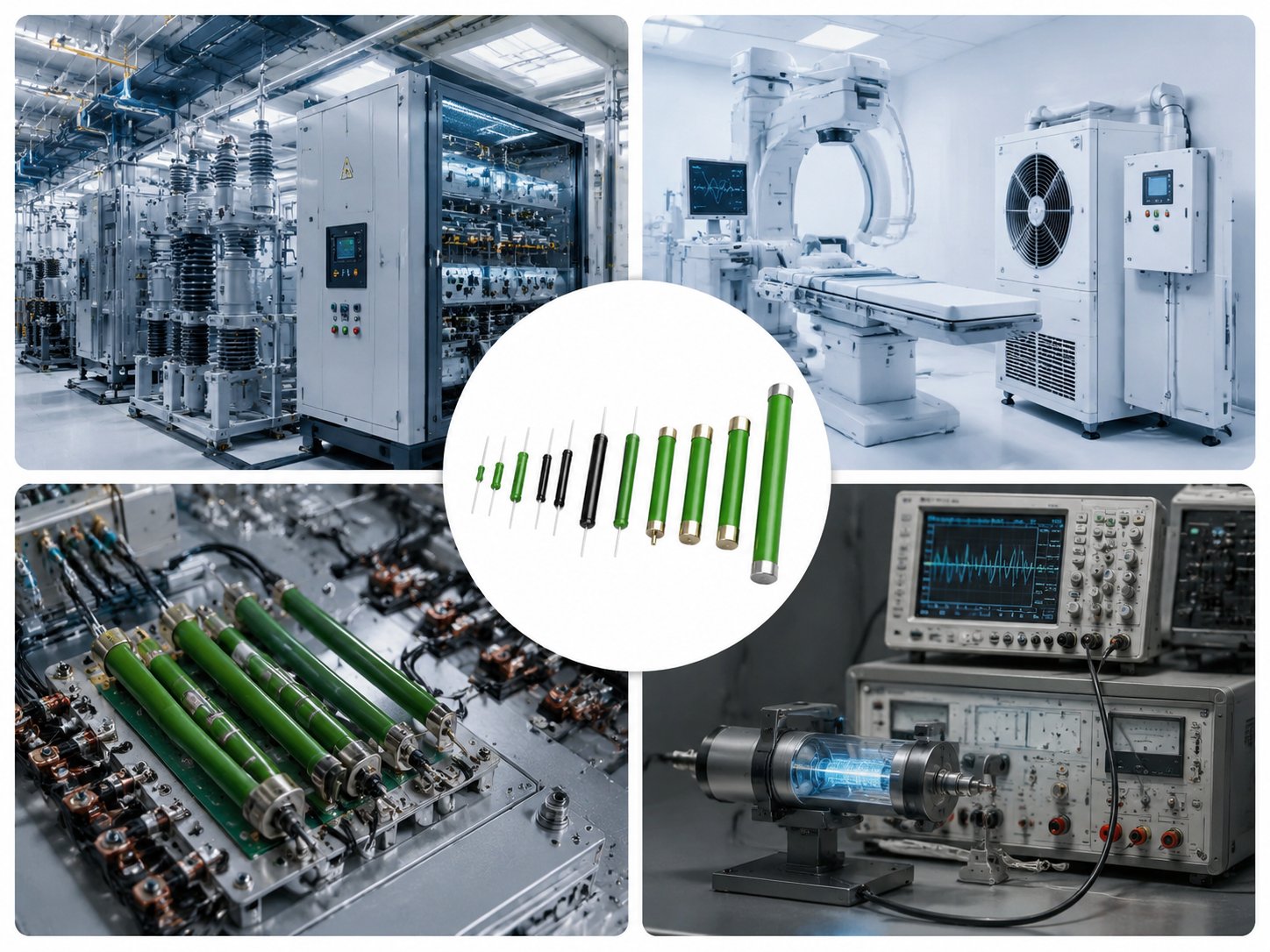

应用领域广泛
4 大典型应用场景
适用于高压电源、测试设备、高频脉冲、X 光机及防雷应用 — 四大典型场景。
外形尺寸
外形尺寸 (mm)
| Model | Rated Power (W) | Structure | D (mm) | L (mm) | d (mm) | l (mm) | Resistance Range | TCR (×10⁻⁶/℃) | Tolerance | Voltage Rating (kV) |
|---|---|---|---|---|---|---|---|---|---|---|
| RI80-1 | 1W | a (Lead Wire) | 5 | 21 | 1 | 30 | 1Ω~1000GΩ | ±400 | ±1% / ±2% / ±5% / ±10% | 5KV |
| RI80-2 | 2W | a (Lead Wire) | 7 | 25 | 1 | 30 | 1Ω~1000GΩ | ±400 | ±1% / ±2% / ±5% / ±10% | 10KV |
| RI80-3 | 3W | a (Lead Wire) | 8 | 30 | 1 | 30 | 1Ω~1000GΩ | ±400 | ±1% / ±2% / ±5% / ±10% | 15KV |
| RI80-5 | 5W | a (Lead Wire) | 9 | 50 | 1 | 30 | 1Ω~1000GΩ | ±400 | ±1% / ±2% / ±5% / ±10% | 15KV |
| RI80-8 | 8W | a (Lead Wire) | 10 | 70 | 1 | 30 | 1Ω~1000GΩ | ±400 | ±1% / ±2% / ±5% / ±10% | 15KV |
| RI80-10 | 10W | a (Lead Wire) | 10 | 100 | 1 | 30 | 1Ω~1000GΩ | ±400 | ±1% / ±2% / ±5% / ±10% | 30KV |
| RI80-10 | 10W | b (Stud) | 11 | 78 | M4 | 6 | 1Ω~1000GΩ | ±400 | ±1% / ±2% / ±5% / ±10% | 30KV |
| RI80-15 | 15W | a (Lead Wire) | 10 | 150 | 1 | 30 | 1Ω~1000GΩ | ±400 | ±1% / ±2% / ±5% / ±10% | 30KV |
| RI80-15 | 15W | b (Stud) | 10 | 150 | M4 | 6 | 1Ω~1000GΩ | ±400 | ±1% / ±2% / ±5% / ±10% | 30KV |
| RI80-20 | 20W | b (Stud) | 18 | 115 | M5 | — | 1Ω~1000GΩ | ±400 | ±1% / ±2% / ±5% / ±10% | 30KV |
| RI80-30 | 30W | b (Stud) | 20 | 120 | M5 | — | 1Ω~1000GΩ | ±400 | ±1% / ±2% / ±5% / ±10% | 30KV |
| RI80-50 | 50W | b (Stud) | 22 | 130 | M6 | — | 1Ω~1000GΩ | ±400 | ±1% / ±2% / ±5% / ±10% | 30KV |
| RI80-100 | 100W | b (Stud) | 27 | 170 | M8 | 10 | 1Ω~1000GΩ | ±400 | ±1% / ±2% / ±5% / ±10% | 35KV |
| RI80-200 | 200W | b (Stud) | 27 | 260 | M10 | 10 | 1Ω~1000GΩ | ±400 | ±1% / ±2% / ±5% / ±10% | 80KV |
| RI80-300 | 300W | b (Stud) | 37 | 310 | M10 | 10 | 1Ω~1000GΩ | ±400 | ±1% / ±2% / ±5% / ±10% | 90KV |
| RI80-500 | 500W | b (Stud) | 50 | 300 | M10 | 10 | 1Ω~1000GΩ | ±400 | ±1% / ±2% / ±5% / ±10% | 100KV |
| RI80-1000 | 1000W | b (Stud) | 50 | 510 | M10 | 10 | 1Ω~1000GΩ | ±400 | ±1% / ±2% / ±5% / ±10% | 120KV |
Derating Curve
Power Derating Curve
电气特性
测试方法与条件
| Test Item Test Item | Performance Requirement Requirement | Test Method |
|---|---|---|
| Resistance TCR | ≤ ±200 (×10⁻⁶/℃) | -55℃ / +20℃ · 20℃ / +155℃ |
| Solderability | Solder flows freely and wets the lead | 235±5℃ · 2±0.5s |
| Resistance to Soldering Heat | ΔR ≤ ±(0.5%R + 0.05Ω) | 260±5℃ · 10±1s |
| Steady-State Humidity | ΔR ≤ ±(2%R + 0.1Ω) | +40±2°C · 95~98% RH · 240h |
| Thermal Shock | ΔR ≤ ±(1%R + 0.05Ω) | -55°C / +125°C · 5 cycles |
| Vibration | ΔR ≤ ±(1%R + 0.05Ω) | 10~500Hz · 98 m/s² |
| Load Life | ΔR ≤ ±(5%R + 0.05Ω) | +40±2℃ · VR · 1000h |
| Lead Strength | ΔR ≤ ±(0.5%R + 0.05Ω) | 10N · Bend twice |
| Derating | ≤ 210℃ | Allowable load derates from rated power down to 0 as ambient temperature rises to 300°C |
