HPR High-Power wirewound resistors
大功率绕线电阻
承载能力强 · 低 TCR · 工业级品质
产品系列
大功率绕线电阻系列
功率范围
25W ~ 2000W
阻值范围
0.22Ω ~ 43kΩ（按功率分段）
阻值精度
±5% / ±10%
表面处理
绿色阻燃涂层 · 绝缘屏蔽涂层
工作温度
-55℃ ~ +275℃（70°C 以上降额）
外形封装
固定式 / 可调式
安装支架
镀锌金属支架（可选，可拆卸）
防护
防潮 · 防雾 · 抗过载 · 热稳定性好
可定制尺寸
单管多阻值 / 规格与尺寸均可按客户需求定制
✅ 工厂直供✅ 48 小时内免费送样✅ 按图定制✅ 12 个月质保
产品亮点
工厂直供 · 大功率绕线电阻
承载能力强 · 低 TCR · 工业级品质

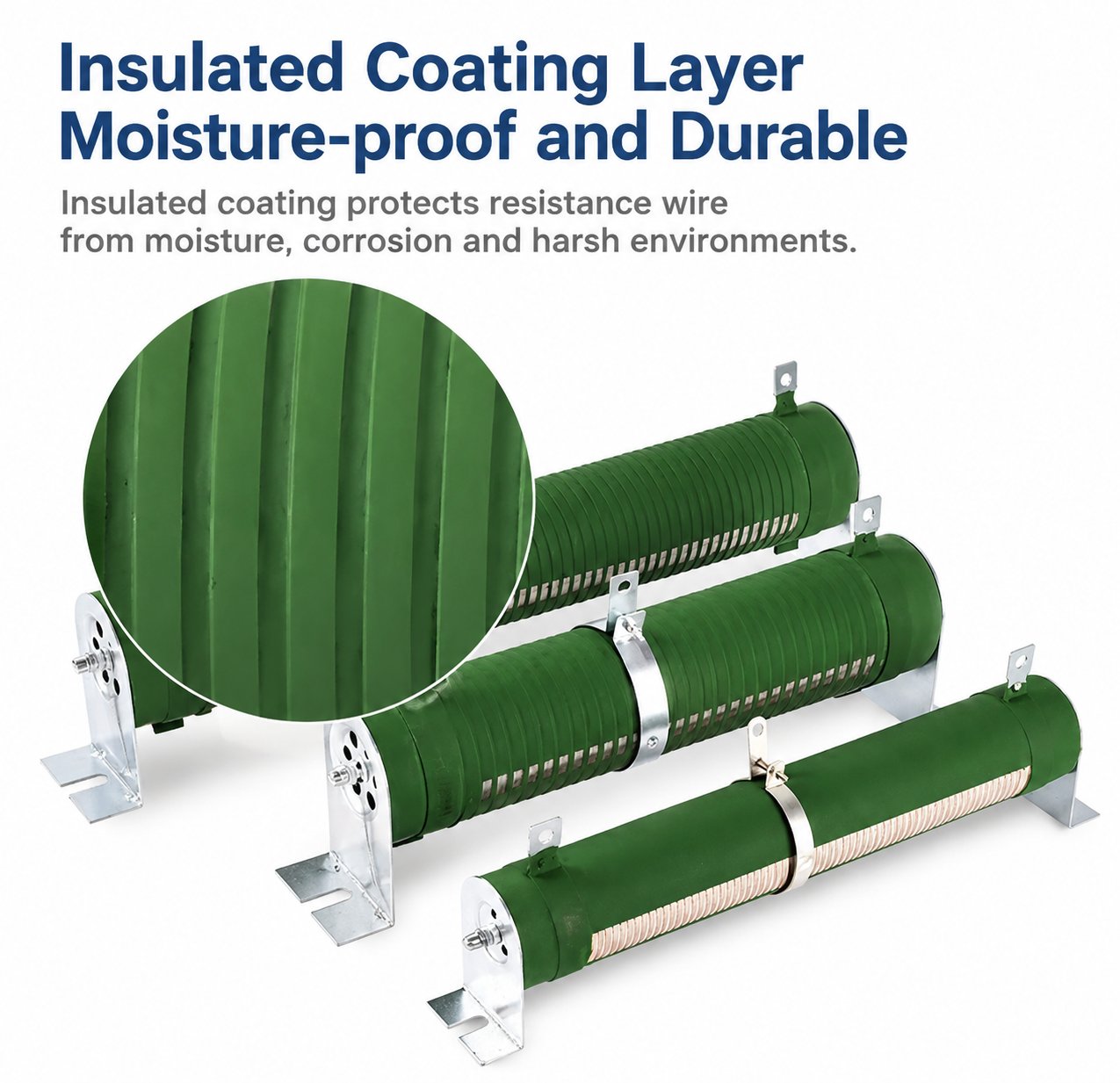

绝缘涂层 · 防潮
绝缘保护涂层，防潮耐用
绝缘屏蔽涂层防潮防机械损伤 — 在潮湿或多尘环境下亦可延长寿命。

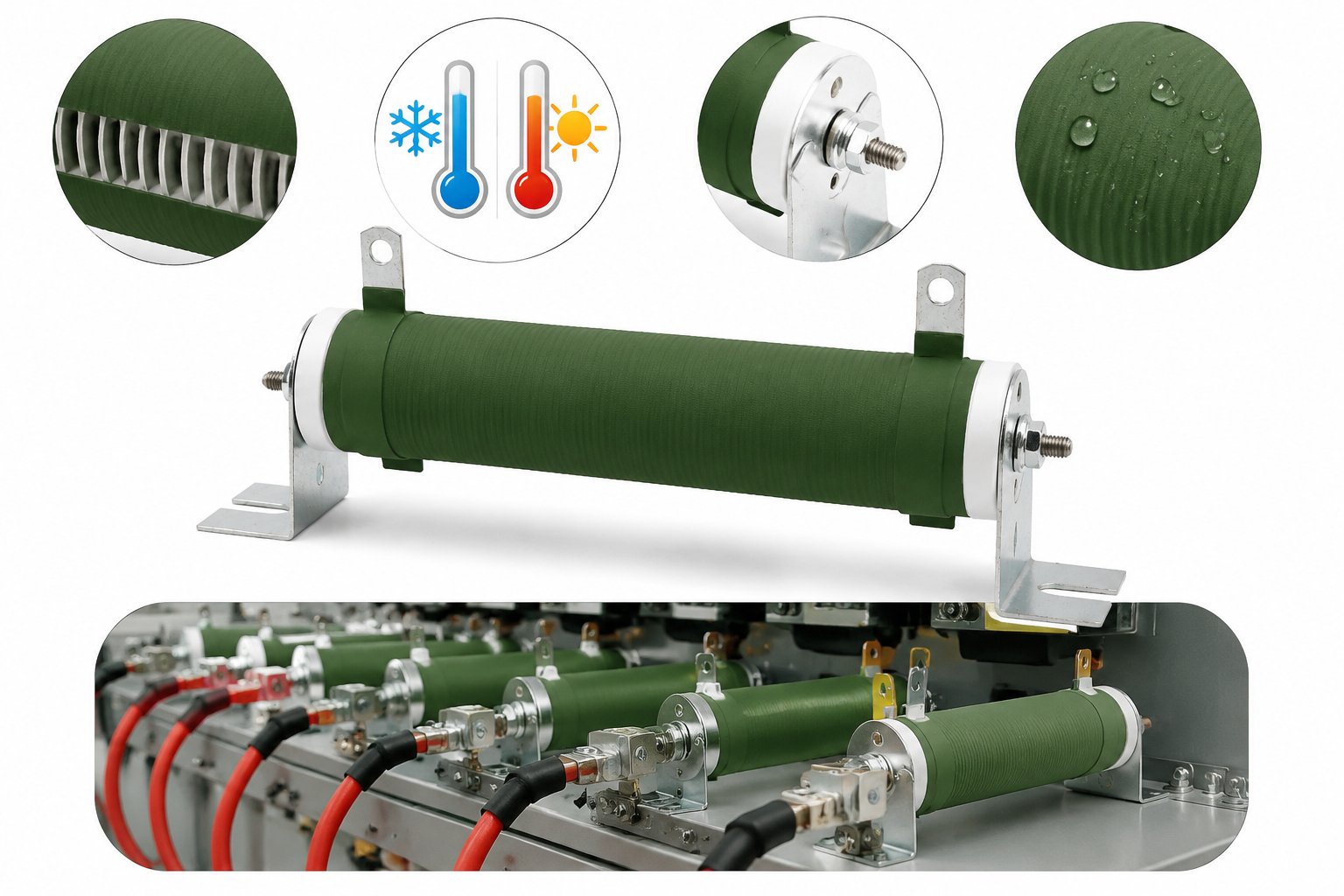

良好的过载与耐温性能
耐过载 · 热稳定 · 寿命长
出色的过载能力、热稳定性与长寿命 — 适用于严苛的工业及电力应用。

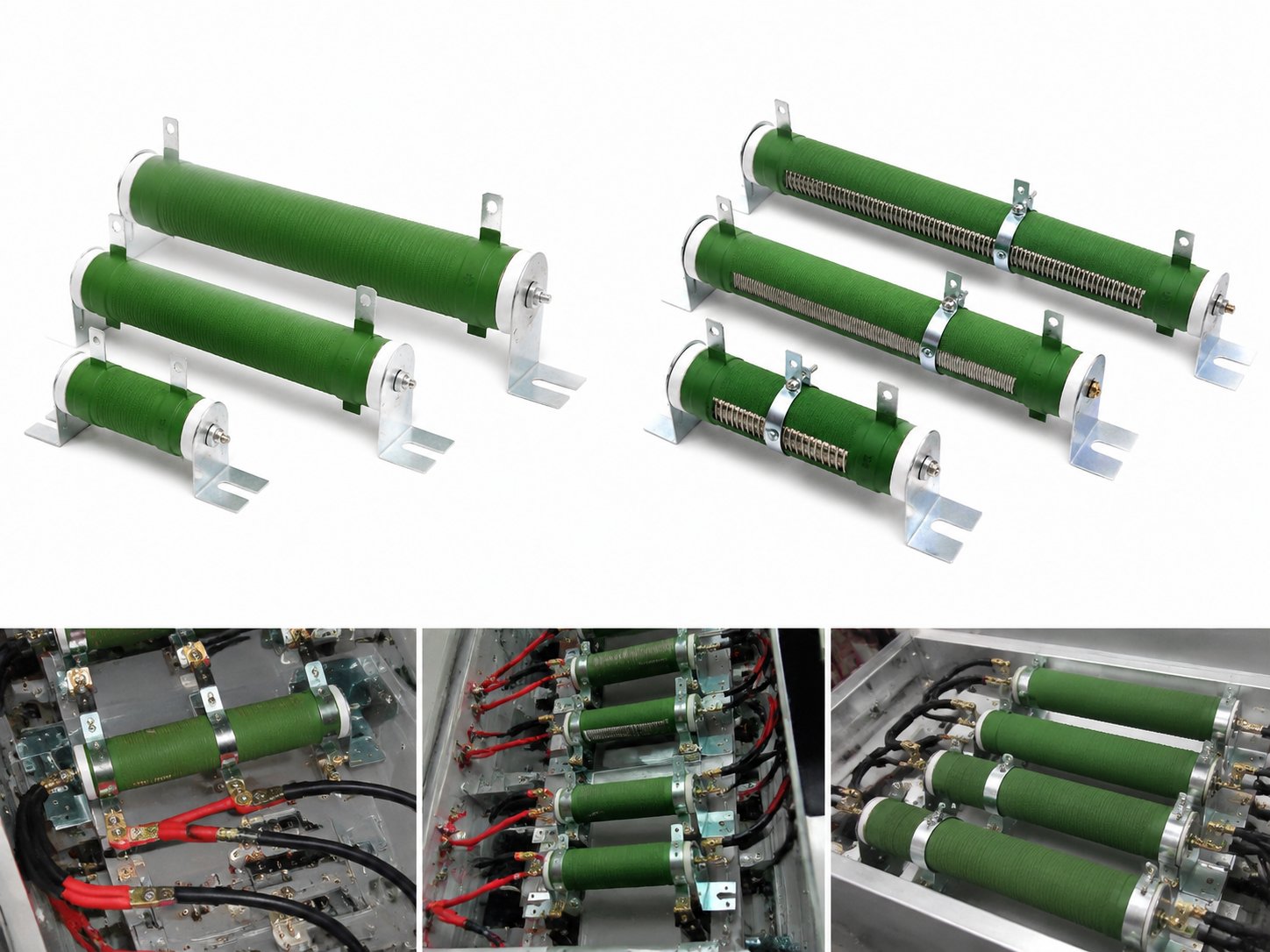

固定与可调 · 支持定制
固定式与可调式双结构 · 可定制
提供固定式与可调式两种结构；可按图定制 — 适应各类工程需求。
外形尺寸
外形尺寸 (mm)
| Power | L1 ±2 (mm) | L2 ±3 (mm) | L3 ±3 (mm) | L4 ±3 (mm) | H1 ±1 (mm) | H2 ±2 (mm) | S ±0.5 (mm) | F ±0.5 (mm) | W ±1 (mm) | T ±0.5 (mm) | Resistance Range |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 25W | 40 | 60 | 75 | 100 | 20 | 50 | 5 | 3.5 | 13 | 5 | 0R22 ~ 4K7 |
| 50W | 82 | 100 | 114 | 140 | 30 | 58 | 6 | 5 | 14 | 6 | 0R22 ~ 10K |
| 100W | 132 | 150 | 174 | 200 | 30 | 58 | 6 | 5 | 14 | 6 | 0R22 ~ 15K |
| 150W | 162 | 180 | 194 | 220 | 30 | 58 | 6 | 5 | 14 | 6 | 0R33 ~ 18K |
| 200W | 207 | 225 | 240 | 265 | 30 | 58 | 6 | 5 | 14 | 6 | 0R33 ~ 22K |
| 250W | 292 | 310 | 324 | 350 | 30 | 58 | 6 | 5 | 14 | 6 | 0R36 ~ 24K |
| 300W | 258 | 270 | 285 | 328 | 41 | 85 | 7.8 | 6 | 23 | 6 | 0R33 ~ 27K |
| 400W | 322 | 344 | 360 | 406 | 41 | 85 | 7.8 | 6 | 23 | 6 | 0R33 ~ 30K |
| 500W | 322 | 344 | 355 | 406 | 51 | 95 | 7.8 | 6 | 26 | 8.5 | 0R33 ~ 33K |
| 1000W | 290 | 315 | 325 | 375 | 71 | 110 | 10 | 8 | 32 | 8.5 | 0R33 ~ 36K |
| 1500W | 405 | 420 | 435 | 505 | 71 | 110 | 10 | 8 | 32 | 8.5 | 0R33 ~ 39K |
| 2000W | 495 | 525 | 540 | 610 | 71 | 110 | 10 | 8 | 32 | 8.5 | 0R33 ~ 43K |
Rated Power Derating Curve
Rated Power Derating Curve
电气特性
测试方法与条件
| Test Item | Test Condition | Performance |
|---|---|---|
| TCR Temperature Coefficient | Measure resistance at room temperature and at room temperature +100°C, then calculate resistance change per °C | ±350 ppm |
| Short Time Overload | Apply 10× rated voltage or maximum operating voltage (whichever is lower) for 5 seconds | ΔR ≤ ±(2%R₀ + 0.05Ω) |
| Resistance to Soldering Heat | in 350±10℃ Dip in solder bath for 2 ~ 3 Second | ΔR ≤ ±(1%R₀ + 0.05Ω) |
| Solderability | in 245±3℃ Dip in solder bath for 2 ~ 3 Second | Solder coverage ≥95% |
| Temperature Cycling | -55°C 30min → +25°C 10~15min → +275°C 30min → +25°C 10~15min · 5 cycles total | ΔR ≤ ±(1%R₀ + 0.05Ω) |
| Load Life in Humidity | 40±2℃ · RH 90~95% · ApplyRated / Maximum operating voltage (whichever is lower) 1000h (1.5h ON / 0.5h OFF) | ΔR ≤ ±(5%R₀ + 0.05Ω) |
| Load Life in Heat | 70±2℃ · ApplyRated / Maximum operating voltage (whichever is lower) 1000h (1.5h ON / 0.5h OFF) | ΔR ≤ ±(5%R₀ + 0.05Ω) |
| Nonflammability | Apply 5×, 10×, 16× rated power AC load for 5 minutes | No visible flame |
值得信赖的制造商 · 四大核心优势
⚡
48 小时免费样品
标准品免费样品，2 个工作日内发货。
🛠️
按图定制
按图纸与规格定制，工程师 24 小时内响应。
$
批量优惠
工厂直供大批量交付，厂家直接报价。
🤝
售后无忧
整机 12 个月质保，专属团队处理技术问题。
定制流程
按需定制贴合您的需求
联系我们
取得联系，了解产品，沟通需求
明确需求
与我们的团队确认规格细节
获取报价
我们提供报价与方案
下单
确认订单与付款
生产
生产制造与品质检测
发货
打包并发出货物
签收
确认签收并反馈
常见问题
这款产品有免费样品吗？
有 —— 工程评估用免费样品，合理数量内提供，2–3 个工作日内发货。通过本页询价表单或点击上方“申请样品”按钮提交。通常含 5–10 件样品和印刷版数据手册。
最低起订量是多少？
标准最低起订量 1,000 件。大功率产品系列（电阻柜、大型铝壳）可降低或按单生产。预测年用量可签年度合同享更优价格 —— 请在询价阶段告知预计年用量。
质保期是多久？
自发货之日起 12 个月标准质保，覆盖在规定工作条件下（额定功率内、环境温度 ≤70°C、按数据手册安装）的材料与工艺缺陷。定制及高可靠性版本可在合同中约定更长质保期。
支持哪些付款方式？
电汇 (T/T) 最常用：新客户预付 30%、发货前付 70%；老客户可月结 30/60 天。订单超过 5 万美元支持信用证 (L/C 即期或承兑)。1,000 美元以下样品订单可用 PayPal。
可以按定制尺寸或阻值订购此款产品吗？
可以。在平台范围内的定制阻值无额外费用（订单中注明即可）。定制尺寸、安装孔位、端接或非标封装可能产生一次性开模费（订单超过 5,000 件通常免）。详见定制服务页或通过询价表单提交图纸。
如何获取数据手册或 3D 模型？
发邮件至 info@resistor-factory.cn 注明型号 —— 通常 1 个工作日内回复 PDF 数据手册（英文）和 STEP/IGES 三维模型（如有）。标准产品免费、无需 NDA。定制版本的模型在设计评审会议后交付。
